Наименование:
TRE
Тип:
Датчик крутящего момента
ТУ:
–
Краткое тех. описание:
–
Цена TRE:
Уточняйте по телефону или через обратную связь.

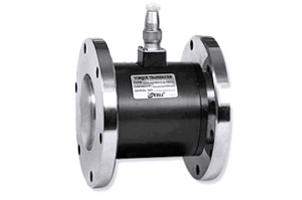

Датчик крутящего момента TRE
ОПИСАНИЕ:
-
имеет монтажные фланцы с обеих сторон;
-
номинальный диапазон: 20 кгс/см;
-
номинальный выходной сигнал 1,5 мВ/В.
Датчики крутящего момента TRЕ напрямую
подключаются к тензометрической станции ZET 017-T8. С тензостанцией поставляется
программное обеспечение ZETLAB, позволяющее проводить измерение и
анализ параметров сигналов, строить осциллограммы и графики зависимостей, и т.д.
Питание датчиков крутящего момента осуществляется от встроенного генератора
тензостанции, параметры питания задаются в программе Генератор сигналов.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Технические характеристики
|
|
|
|
Номинальный диапазон (н.д.) |
|
20 кгс*м - 500 кгс*м
|
|
Номинальный выходной сигнал (н.с.) |
|
1,5 мВ/В
|
|
Нелинейность (от н.с.) |
%
|
0,3
|
|
Гистерезис (от н.с.) |
%
|
0,3
|
|
Повторяемость (от н.с.) |
%
|
0,3
|
|
Температурный диапазон |
°C
|
-20...+70
|
|
Температурный коэффициент для выходного синала
(от н.д./10°С) |
%
|
0,08
|
|
Температурный дрейф баланса нуля (от н.с./10°С) |
%
|
0,08
|
|
Входное опротивление |
Ом
|
350 ± 5%
|
|
Выходное сопротивление |
Ом
|
350 ± 3%
|
|
Сопротивление изоляции |
мОм
|
300
|
|
Рекомендованное питание |
В
|
10 (постоянный ток)
|
|
Допустимая перегрузка (от н.д.) |
%
|
150
|
|
Кабель |
|
Ø 7 мм, 4 жилы
|
|
Длина кабеля |
м
|
3
|
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TRE
Датчик крутящего момента TRE подключается
к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход
разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет
выход питания (управляемый генератор) и дифференциальный вход. Выходом
генератора запитывается тензомост, а с помощью дифференциального входа снимается
напряжение разбаланса. Такое подключение называется четырехпроводным. Для
увеличения точности измерений можно использовать запитку переменным напряжением,
или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах
подключения датчиков к тензометрической станции.
|
