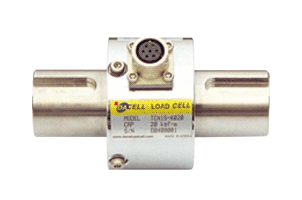

Датчик крутящего момента TCN15
ОПИСАНИЕ:
-
cтатический датчик крутящего момента$
-
номинальный диапазон: 2 кгс*см – 100 кгс*м;
-
номинальный выходной сигнал 1,5 мВ/В.
Статические датчики крутящего момента TCN15 предназначены
для измерения скручивающих моментов без вращения системы, например, в муфтах
электро- и пневмоинструмента
Датчики крутящего момента TCN15 напрямую
подключаются к тензометрической станции ZET
017-T8. С тензостанцией поставляется программное обеспечение ZETLAB,
позволяющее проводить фильтрацию и другую обработку сигналов, анализ сигналов,
измерение электрических параметров сигналов, а также строить графики
зависимостей и осциллограммы как исходных данных, так и обработанных сигналов.
Питание датчиков крутящего момента осуществляется от встроенного генератора
тензостанции, параметры питания задаются в программе Генератор
сигналов.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Технические характеристики
|
|
|
|
Номинальный диапазон (н.д.) |
|
2 кгс*см – 100 кгс*м
|
|
Номинальный выходной сигнал (н.с.) |
|
1 мВ/В
|
|
Нелинейность (от н.с.) |
%
|
0,3
|
|
Гистерезис (от н.с.) |
%
|
0,2
|
|
Повторяемость (от н.с.) |
%
|
0,1
|
|
Допустимая перегрузка (от н.д.) |
%
|
120
|
|
Температурный коэффициент для выходного синала
(от н.д./10°С) |
%
|
0,3
|
|
Температурный дрейф баланса нуля (от н.с./10°С) |
%
|
0,2
|
|
Рекомендованное питание |
В
|
10 (постоянный ток)
|
|
|

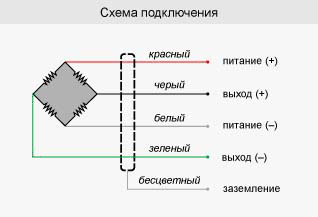

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TCN15
Датчик крутящего момента TCN15 подключается
к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход
разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет
выход питания (управляемый генератор) и дифференциальный вход. Выходом
генератора запитывается тензомост, а с помощью дифференциального входа снимается
напряжение разбаланса. Такое подключение называется четырехпроводным. Для
увеличения точности измерений можно использовать запитку переменным напряжением,
или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах
подключения датчиков к тензометрической станции.
|
