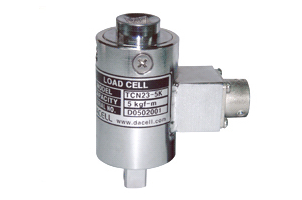

Датчик крутящего момента TCN23
ОПИСАНИЕ:
-
датчик крутящего момента для динамометрических ключей;
-
Диапазон измерений 5 - 50 кгс*м;
-
номинальный выходной сигнал 2 мВ/В.
Датчики крутящего момента TCN23-5КС напрямую
подключаются к тензометрической станции ZET
017-T8. С тензостанцией поставляется программное обеспечение ZETLAB,
позволяющее проводить фильтрацию и другую обработку сигналов, анализ сигналов,
измерение электрических параметров сигналов, а также строить графики
зависимостей и осциллограммы как исходных данных, так и обработанных сигналов.
Питание датчиков крутящего момента осуществляется от встроенного генератора
тензостанции, параметры питания задаются в программе Генератор
сигналов.
ПРЕИМУЩЕСТВА ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TCN23-5КС:
-
приспособлен для мобильного применения;
-
не требует специальных адаптеров;
-
точные, повторяемые измерения;
-
калибровка ключей, работающих в тяжелых условиях.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Технические характеристики
|
|
|
|
Номинальный диапазон (н.д.) |
|
5 кгс*м – 50 кгс*м
|
|
Номинальный выходной сигнал (н.с.) |
|
2 мВ/В
|
|
Нелинейность (от н.с.) |
%
|
0,3
|
|
Гистерезис (от н.с.) |
%
|
0,3
|
|
Повторяемость (от н.с.) |
%
|
0,2
|
|
Температурный диапазон |
°C
|
-10...+80
|
|
Температурный диапазон (компенсированный) |
°C
|
-10...+60
|
|
Входное сопротивление |
Ом
|
350 ± 30%
|
|
Выходное сопротивление |
Ом
|
350 ± 2%
|
|
Сопротивление изоляции |
МОм
|
2000
|
|
Рекомендованное питание |
В
|
10 (постоянный ток)
|
|
Допустимая перегрузка (от н.д.) |
%
|
120
|
|
Кабель |
|
∅ 5 мм, 4 жилы, 5 м
|
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TCN23-5КС
Датчик крутящего момента TCN23-5КС подключается
к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход
разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет
выход питания (управляемый генератор) и дифференциальный вход. Выходом
генератора запитывается тензомост, а с помощью дифференциального входа снимается
напряжение разбаланса. Такое подключение называется четырехпроводным. Для
увеличения точности измерений можно использовать запитку переменным напряжением,
или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах
подключения датчиков к тензометрической станции.
|
