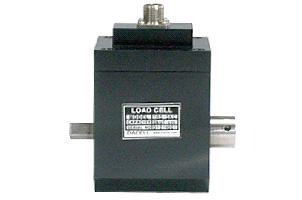

Датчик крутящего момента ТRS
ОПИСАНИЕ:
-
работа в 2-х направлениях: откручивание и закручивание;
-
диапазон измерений 2 кгс*см – 3 000 кгс*м;
-
номинальный выходной сигнал 1,3 мВ/В.
Датчик крутящего момента TRS предназначен
быстрого и точного измерения крутящего момента болтов и гаечных ключей. Эта
модель может работать в двух направлениях, как закручивания, так и откручивания.
TRS также может использоваться для калибровки динамометрических ключей.
Датчики крутящего момента TRSнапрямую
подключаются к тензометрической станции ZET
017-T8. С тензостанцией поставляется программное обеспечение ZETLAB,
позволяющее проводить фильтрацию и другую обработку сигналов, анализ сигналов,
измерение электрических параметров сигналов, а также строить графики
зависимостей и осциллограммы как исходных данных, так и обработанных сигналов.
Питание датчиков крутящего момента осуществляется от встроенного генератора
тензостанции, параметры питания задаются в программе Генератор
сигналов.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Технические характеристики
|
|
|
|
Номинальный диапазон (н.д.) |
|
2 кгс*см - 3000 кгс*м
|
|
Номинальный выходной сигнал (н.с.) |
|
1,3 мВ/В
|
|
Нелинейность (от н.с.) |
%
|
0,3
|
|
Гистерезис (от н.с.) |
%
|
0,3
|
|
Повторяемость (от н.с.) |
%
|
0,3
|
|
Входное сопротивление |
Ом
|
350 ± 30%
|
|
Выходное сопротивление |
Ом
|
350 ± 2%
|
|
Сопротивление изоляции |
МОм
|
300
|
|
Компенсированный температурный диапазон |
°C
|
- 10...+60
|
|
Рабочий температурный диапазон
(компенсированный) |
°C
|
- 20...+70
|
|
Температурный коэффициент для выходного синала
(от н.д./10°С) |
%
|
0,1
|
|
Температурный дрейф баланса нуля (от н.с./10°С) |
м
|
0,05
|
|
Рекомендованное питание |
В
|
10 (постоянный ток)
|
|
Допустимая перегрузка (от н.д.) |
%
|
150
|
|
Кабель |
|
Ø 4 мм, 4 жилы в экране, 3 м
|
СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ КРУТЯЩЕГО МОМЕНТА TRS
Датчик крутящего момента TRS-5КС подключается
к тензостанции следующим образом. Датчик имеет вход питания тензомоста и выход
разбаланса. А тензостанция, соответственно, на каждом входном разъеме имеет
выход питания (управляемый генератор) и дифференциальный вход. Выходом
генератора запитывается тензомост, а с помощью дифференциального входа снимается
напряжение разбаланса. Такое подключение называется четырехпроводным. Для
увеличения точности измерений можно использовать запитку переменным напряжением,
или задействовать второй вход тензостанции для коррекции питания. Подробнее о схемах
подключения датчиков к тензометрической станции.
|
