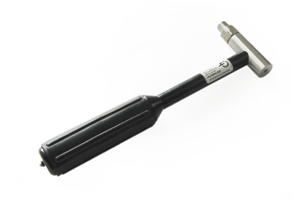

Ударный молоток AU03
ОПИСАНИЕ:
-
диагностика и моделирование динамических характеристик;
-
определение частотных характеристик систем и конструкций.
-
измерение подвижности и механических импедансов.
Ударные молотки АU03 используются
при проведении динамических испытаний
механических систем и конструкций с целью
определения их частотных характеристик,
измерения подвижности и механических импедансов.
Они применимы как при диагностике динамических
характеристик, так и при их моделировании.
Для измерения
сообщаемой объекту силы используется датчик
силы АС21.
ЭЛЕКТРИЧЕСКАЯ СХЕМА УДАРНОГО
МОЛОТКА AU03
ОСОБЕННОСТИ
- Широкий диапазон рабочих температур;
- Отсутствие соединительного кабеля с датчиком
силы;
- Широкий диапазон динамической силы и
длительности$
- Yаличие демонтируемого усилителя.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Чувствительность по напряжению |
мВ/Н
|
4
|
|
Динамический диапазон (без усилителя) |
Н
|
3 - 200
|
|
Динамический диапазон (с усилителем) |
Н
|
3 - 1000
|
|
Уровень шума |
Н
|
< 0,0007
|
|
Напряжение питания |
В
|
15...30
|
|
Ток питания |
мА
|
2...20
|
|
Температурный диапазон |
°С
|
-40...+125
|
|
Масса молотка в сборе с датчиком без
дополнительной массы и бойка (без усилителя) |
г
|
70
|
|
Масса молотка в сборе с датчиком без
дополнительной массы и бойка (с усилителем) |
г
|
90
|
|
Дополнительная масса |
г
|
20
|
|
Масса бойка (из резины) |
г
|
2
|
|
Масса бойка (из пластмассы) |
г
|
2
|
|
Масса бойка (из стали) |
г
|
2,5
|
ГАБАРИТЫ УДАРНОГО МОЛОТКА AU03
|
