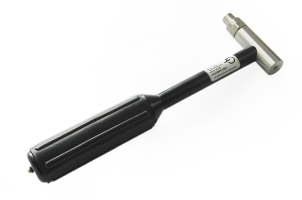

Ударный молоток AU02
ОПИСАНИЕ:
-
диагностика и моделирование динамических характеристик;
-
определение частотных характеристик систем и конструкций.
-
измерение подвижности и механических импедансов.
Ударные молотки АU02 используются
при проведении динамических испытаний
механических систем и конструкций с целью
определения их частотных характеристик,
измерения подвижности и механических импедансов.
Они применимы как при диагностике динамических
характеристик, так и при их моделировании.
Для измерения
сообщаемой объекту силы используется датчик
силы АС21.
ЭЛЕКТРИЧЕСКАЯ СХЕМА УДАРНОГО
МОЛОТКА AU02
ОСОБЕННОСТИ
- Широкий диапазон рабочих температур;
- Отсутствие соединительного кабеля с датчиком
силы;
- Широкий диапазон динамической силы и
длительности.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Чувствительность по напряжению |
мВ/Н
|
1,5
|
|
Динамический диапазон (с бойком из стали) |
|
500 - 5000
|
|
Динамический диапазон (с бойком из пластмассы) |
|
300 - 1000
|
|
Динамический диапазон (с бойком из резины) |
Н
|
100-700
|
|
Температурный диапазон |
°С
|
-40...+125
|
|
Напряжение питания |
В
|
15...30
|
|
Уровень шума |
Н
|
< 0,03
|
|
Ток питания |
мА
|
2...20
|
|
Масса бойка (из резины) |
г
|
9
|
|
Масса бойка (из пластмассы) |
г
|
7
|
|
Масса бойка (из стали) |
г
|
10
|
|
Масса молотка в сборе с датчиком без
дополнительной массы и бойка |
г
|
330
|
|
Дополнительная масса |
г
|
105
|

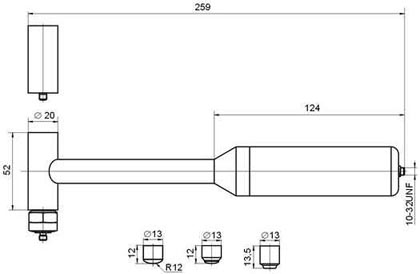

ГАБАРИТЫ УДАРНОГО МОЛОТКА AU02
|
