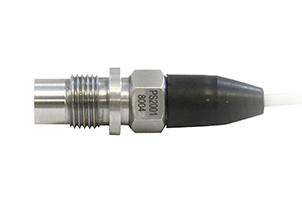

Датчик давления PS 2001-50-01
ОПИСАНИЕ:
-
измерение динамического давления в различных средах;
-
применение датчика в составе диагностических систем
компрессоров, двигателей, турбин и других машинных механизмов;
-
регистрация высокоскоростных импульсных процессов.
ЭЛЕКТРИЧЕСКИЕ СХЕМЫ ДАТЧИКОВ ИЗБЫТОЧНОГО
ДАВЛЕНИЯ PS 2001-50-01
ОСОБЕННОСТИ
- Кварцевый чувствительный элемент;
- Широкий динамический диапазон;
- Долговременная стабильность;
- Низкий уровень собственного шума ( 6·10-5 бар,
СКЗ, в диапазоне 1 Гц...40 кГц);
- Герметичное исполнение (возможность применения
на глубине до 50 м).
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Чувствительность (± 20 %) |
мВ/бар
|
100
|
|
Измеряемый диапазон |
бар
|
0,001...50
|
|
Резонансная частота |
кГц
|
> 30
|
|
Нелинейность |
%
|
< 2
|
|
Чувствительность к ускорению |
бар/g
|
< 0,001
|
|
Температурный диапазон |
°C
|
- 40...+ 125
|
|
Полярность |
|
положительная
|
|
Чувствительный элемент |
|
кварц
|
|
Материал мембраны |
|
нержавеющая сталь
|
|
Материал корпуса |
|
нержавеющая сталь
|
|
Тип соединителя |
|
BNC
|
|
Кабель (длина определяется при заказе,
стандартная 2 м) |
|
встроенный
|
|
Масса (без кабеля и соединителя) |
г
|
40
|

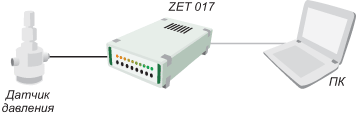

СХЕМА ПОДКЛЮЧЕНИЯ ДАТЧИКОВ ДАВЛЕНИЯ PC 02-01 К АНАЛИЗАТОРУ СПЕКТРА ZET 017
Датчик 2001-50-01 имеет
встроенный предусилитель ICP и подключается непосредственно к анализаторам
спектра ZET017.
|
