АС20 Датчик пульсации силы / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АС20

Тип:
Датчик пульсации силы

ТУ:


Краткое тех. описание:


Цена АС20:
Уточняйте по телефону или через обратную связь.

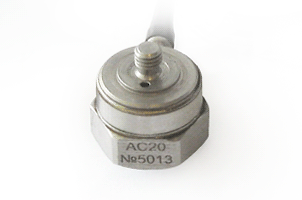

Датчик пульсации силы АС20

Датчик пульсации силы АС20

ОПИСАНИЕ:
  • измеряют переменную составляющую силы, действующую на объект измерения;

  • используются самостоятельно и в сочетании с виброиспытательными системами и акселерометрами при динамических испытаниях машинного оборудования и различных конструкций.

Датчики силы АС20 измеряют переменную составляющую силы, действующую на объект измерения.
В отличие от тензометрических датчиков силы, которые являются статическими, с помощью этих датчиков можно оценить передаточную характеристику конструкции.

ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКА СИЛЫ


ОСОБЕННОСТИ

  • Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
  • Стабильность характеристик и надёжность в процессе эксплуатации;
  • Широкий рабочий диапазон температур (-60...+200 °С);
  • Низкая чувствительность к изменению температуры (<0,05%/°С);
  • Прочная конструкция и герметичный корпус, гарантирующие исключительную долговечность;
  • Непосредственное подключение к анализаторам спектра ZET 017 через усилитель заряда АС-100
Параметр Ед. измерения Значение
Чувствительность по заряду (номинальное значение)

пКл/Н

2

Относительная поперечная чувствительность

%

< 5

Деформационная чувствительность

Н·м/мкм

< 0,05

Диапазон силы

Н

(-1000 ... +5000)

Электрическая емкость

пФ

20 ... 35

Резонансная частота

кГц

> 20

Масса

г

23

Масса без кабеля

г

14

Материал корпуса (определяется при заказе)

нержавеющая сталь/титановый сплав

Датчики АС20 подключаются непосредственно к анализаторам спектра ZET 017 через усилитель заряда АС-100.

Для крепления датчиков должно быть выполнено резьбовое отверстие М5-7Н глубиной не менее 6 мм, момент затяжки - 1,9 … 2,1 Н·м.
