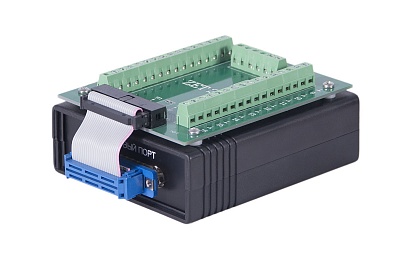

Модули АЦП ЦАП ZET 220
ОПИСАНИЕ:
-
Аналоговый вход (АЦП): 24 бита,
-
16 синфазных / 8 дифференциальных каналов,
-
суммарная частота преобразования до 8 кГц.
-
Аналоговый выход (ЦАП): 16 бит,
-
2 синфазных / 1 балансный канал,
-
суммарная частота преобразования 200 кГц.
Программное обеспечение ZETLAB BASE,
поставляемое с модулями АЦП-ЦАП ZET 220,
позволяет приступить к процессу измерения
и управления сразу после подключения модуля
к персональному компьютеру. В него уже входят
все необходимые программы для проведения
испытаний и измерений по нескольким выбранным
измерительным каналам, контроль измеряемых
величин, вывод текущих измеряемых параметров
на монитор ПК..

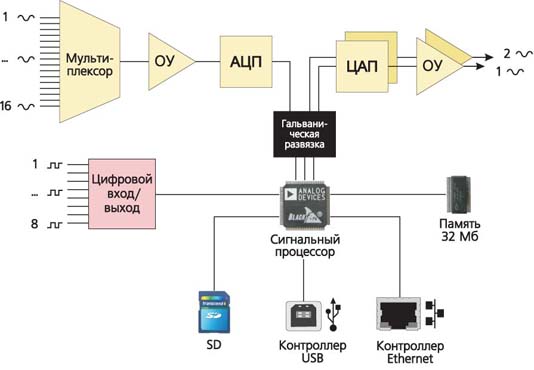

СТРУКТУРНАЯ СХЕМА МОДУЛЯ АЦП-ЦАП ZET 220
16-канальный мультиплексор коммутирует
последовательно все выбранные каналы к одному
операционному усилителю, через равные промежутки
времени. После момента переключения каналов,
от сигнального процессора поступает команда
на начало преобразования для АЦП, по окончании
преобразования АЦП поднимает флаг готовности
данных преобразования и происходит прерывание
в сигнальном процессоре. Сигнальный процессор
сохраняет данные во внутренней памяти для
дальнейшей передачи контроллеру USB или записи
на флэш-диск. Данные из внутренней памяти
сигнального процессора поступают на два
независимых цифроаналоговых преобразователя ЦАП.
Выходной сигнал ЦАП формируется операционными
усилителями.
В модуле реализована гальваническая развязка
входных аналоговых сигналов от цифровых цепей.
Максимальная допустимая разность потенциалов
между цифровой и аналоговой землей составляет
500 В.
ОСОБЕННОСТИ
ZET 220 с 24-разрядными аналогоцифровыми преобразователями
предназначен для измерений параметров сигналов с высокой
точностью и большим динамическим диапазоном, поступающих
с различных первичных преобразователей, например, датчиков
с универсальным токовым выходом 4...20 мА.
ОБЛАСТИ ПРИМЕНЕНИЯ АЦП-ЦАП ZET 220
- Определение параметров сигналов в инерциальных
измерительных системах.
- Проектирование технологических циклов и их
автоматизация.
- Мониторинг различных параметров производственных
процессов.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
- модуль АЦП-ЦАП ZET 220;
- кабель HighSpeed USB 2.0;
- клеммная колодка;
- разъем DB-9 (ответная часть);
- разъем DB-25 (ответная часть);
- компакт-диск с драйверами и ПО;
- руководство оператора, паспорт, инструкция по
эксплуатации
- групповая гальваническая развязка аналоговых
входов/выходов относительно корпуса ПК (400 В)
| Параметр |
Ед. измерения |
Значение |
|
| |
Аналоговый вход (АЦП)
|
|
| Количество входов |
синфазные / дифференциальные
|
16 / 8
|
Суммарная частота преобразования
по всем включенным каналам |
кГц
|
до 8
|
| Количество разрядов АЦП |
|
24
|
| Максимальное входное напряжение |
В
|
±10
|
| Входное сопротивление |
кОм
|
100
|
| Динамический диапазон |
дБ
|
120
|
Максимальная неравномерность АЧХ
в частотном диапазоне 10 Гц...2 кГц |
дБ
|
1
|
| Защита входов при включенном питании |
В
|
±30
|
| Защита входов при выключенном питании |
В
|
±30
|
| Межканальное проникновение |
дБ
|
-90
|
| Входная емкость |
пФ
|
20
|
| |
Аналоговый выход (ЦАП)
|
|
| Количество выходов |
синфазные / дифференциальные
|
2 / 1
|
Суммарная частота преобразования
по всем включенным каналам |
кГц
|
до 200
|
| Максимальное выходное напряжение |
В
|
±10
|
| Количество разрядов ЦАП |
|
16
|
| |
Цифровой вход/выход
|
|
| Количество бит на вход/выход |
бит
|
8
|
| FIFO-буфер |
кслов
|
16
|
| Тип логики |
|
TTL
|
| |
Дополнительные характеристики
|
|
| Габаритные размеры |
мм
|
90 х 110 х 35
|
| Вес |
кг
|
0,3
|
Тип разъема аналогового входа/выхода
(ответная часть входит в комплект) |
|
DSUB DB-25
|
Тип разъема цифрового входа/выхода
(ответная часть входит в комплект) |
|
DSUB DB-9
|
Модуль АЦП ЦАП ZET 220 подключается к персональному компьютеру по шине USB 2.0,
Ethernet 10/100, Wi-Fi. Также модуль АЦП-ЦАП ZET 220 может работать в автономном
режиме.
ПОДКЛЮЧЕНИЕ ПО USB
При подключении модуля АЦП ЦАП ZET 220 по шине USB питание модуля осуществляется
по шине USB.

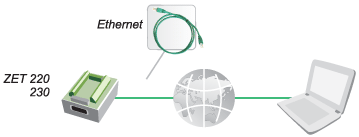

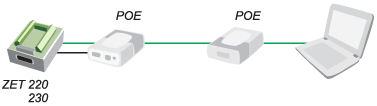

ПОДКЛЮЧЕНИЕ ПО ETHERNET (ОПЦИЯ)
При подключении модуля АЦП ЦАП ZET 220 по шине Ethernet 10/100 питание может
осуществляться по шине Ethernet 10/100, от преобразователя 220→5 В или блока
аккумуляторов.

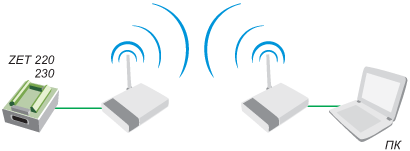

ПОДКЛЮЧЕНИЕ ПО WI-FI (ОПЦИЯ)
При подключении модуля АЦП ЦАП ZET 220 по шине Wi-Fi питание может
осуществляться от преобразователя 220→5 В или блока аккумуляторов.
РАБОТА В АВТОНОМНОМ РЕЖИМЕ (ОПЦИЯ)
При
работе модулей ZET 220 в режиме автономного регистратора существуют следующие
возможности:
- однократная запись сигнала —
в автономном режиме по заданному сценарию устройство записывает
на встроенный накопитель оцифрованные временные реализации
сигналов. Эти оцифрованные данные могут быть перенесены
в персональный компьютер для последующей обработки средствами
ZETLAB.
- отслеживание уровня сигнала —
при превышении порога на аналоговом входе, подается сигнал
на выход устройства;
- генерация сигнала на выходе —
если установлен внешний запуск регистратора, то сигнал будет
генерироваться с момента подачи питания на регистратор
и до момента окончания записи поступившего на вход сигнала,
в противном случае — пока не прекратится запитка устройства.
Сценарий работы задаётся при подключении модуля ZET 220 к компьютеру. После
проведения записи, модуль ZET 220 подключается к ПК и с помощью программы
«Автономный регистратор» с флэш-накопителя данные переписываются на накопитель
ПК. Затем с помощью программ воспроизведения сигналов и других программ ZETLAB
проводится анализ сигналов.
При работе в режиме автономного регистратора питание модуля АЦП ЦАП ZET 220
может осуществляться от преобразователя 220→5 В или блока аккумуляторов.
МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К ПЕРСОНАЛЬНОМУ КОМПЬЮТЕРУ:
- Процессор типа: Intel Pentium 4, D;
Celeron D; Core 2 Duo.
- Оперативная память не менее: 1 Гб.
- Операционная система не ниже:
Microsoft Windows XP ServicePack 3.
- Тип системы: 32 или 64-разрядная.
- Шина USB: HighSpeed USB 2.0.
|
