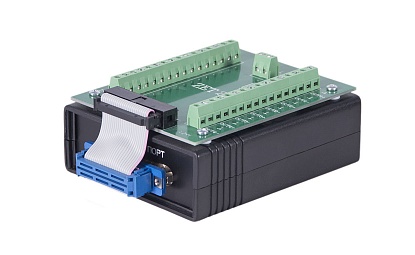

Модули АЦП ЦАП ZET 230
ОПИСАНИЕ:
-
Аналоговый вход (АЦП): 24 бита
-
4 синфазных / 4 дифференциальных канала.
-
частота преобразования до 100 кГц.
-
Аналоговый выход (ЦАП): 24 бита
-
4 балансных канала
-
частота преобразования до 100 кГц.

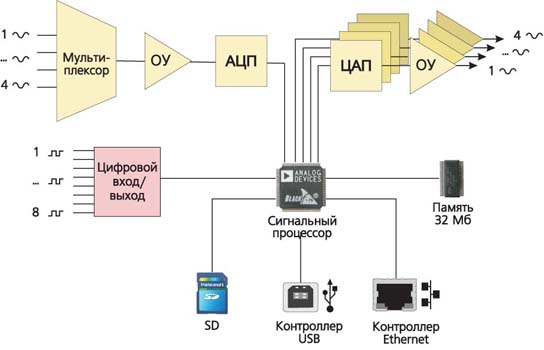

СТРУКТУРНАЯ СХЕМА МОДУЛЯ АЦП-ЦАП ZET 230
4-канальный мультиплексор коммутирует
последовательно все выбранные каналы к одному
операционному усилителю, через равные промежутки
времени. После момента переключения каналов,
от сигнального процессора поступает команда
на начало преобразования для АЦП, по окончании
преобразования АЦП поднимает флаг готовности
данных преобразования и происходит прерывание
в сигнальном процессоре. Сигнальный процессор
сохраняет данные во внутренней памяти для
дальнейшей передачи контроллеру USB или записи
на флэш-диск. Данные из внутренней памяти
сигнального процессора поступают
на 4 независимых цифроаналоговых преобразователя
ЦАП. Выходной сигнал ЦАП формируется
операционными усилителями.
ОСОБЕННОСТИ
ZET 230 предназначен для измерений параметров сигналов с высокой
точностью, большим динамическим диапазоном и большим частотным
диапазоном. В модуле установлены антиэлайзинговые фильтры
на частоту 25 кГц. Модуль ZET 230 не предназначен для оцифровки
сигналов постоянного уровня.
ОБЛАСТИ ПРИМЕНЕНИЯ
- Измерение параметров быстропротекающих
процессов.
- Исследование состояния методом акустической
эмиссии.
- Синхронная генерация сигналов различной формы.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
В базовую комплектацию модуля АЦП-ЦАП входит:
- Модуль АЦП-ЦАП ZET 230.
- Кабель HighSpeed USB 2.0.
- Клеммная колодка.
- Разъем DB-9 (ответная часть).
- Разъем DB-25 (ответная часть).
- Компакт-диск с драйверами и ПО ZETLAB.
- Руководство оператора, паспорт, инструкция по
эксплуатации.
- Групповая гальваническая развязка аналоговых
входов/выходов относительно корпуса ПК (400 В).
| Параметр |
Ед. измерения |
Значение |
|
| |
Аналоговый вход (АЦП)
|
|
| Количество входов |
синфазные / дифференциальные
|
4 / 4
|
| Частота преобразования по каждому каналу |
кГц
|
до 100
|
| Количество разрядов АЦП |
|
24
|
| Максимальное входное напряжение |
В
|
±10
|
| Входное сопротивление |
кОм
|
100
|
| Динамический диапазон |
дБ
|
100
|
| Частотный диапазон |
Гц
|
2...20 000
|
Максимальная неравномерность АЧХ
в частотном диапазоне 10 Гц...20 кГц |
дБ
|
1
|
| Защита входов при включенном питании |
В
|
±30
|
| Защита входов при выключенном питании |
В
|
±30
|
| Межканальное проникновение |
дБ
|
-90
|
| Входная емкость |
пФ
|
20
|
| |
Аналоговый выход (ЦАП)
|
|
| Количество выходов |
синфазные / дифференциальные
|
4 / 4
|
| Частота преобразования по каждому каналу |
кГц
|
до 100
|
| Максимальное выходное напряжение |
В
|
±10
|
| Количество разрядов ЦАП |
|
24
|
| |
Цифровой вход/выход
|
|
| Количество цифровых входов/выходов |
|
8
|
| FIFO-буфер |
кслов
|
16
|
| Тип логики |
|
TTL
|
| |
Дополнительные характеристики
|
|
| Габаритные размеры |
мм
|
90 х 110 х 35
|
| Вес |
кг
|
0,3
|
Тип разъема аналогового входа/выхода
(ответная часть входит в комплект) |
|
DSUB DB-25
|
Тип разъема цифрового входа/выхода
(ответная часть входит в комплект) |
|
DSUB DB-9
|
| Скорость при записи данных в реальном времени на
ПК (через Ethernet) (для 1 канала) |
кол-во измерений/с
|
100
|
| |
Автономный регистратор (опция)
|
|
| Flash-накопитель |
|
съёмный
|
| Объём |
Гб
|
2
|
| Суммарная частота дискретизации по всем каналам |
кГц
|
100
|
| Скорость при записи данных в реальном времени на
FLASH-карту (для 1 канала) |
кол-во измерений/с
|
100
|
Модуль АЦП/ЦАП ZET 230 подключается к персональному компьютеру по интерфейсу USB
2.0, Ethernet 10/100, Wi-Fi. Также модуль АЦП-ЦАП ZET 220 может работать в
автономном режиме.
К одному компьютеру может подключаться несколько различных модулей АЦП/ЦАП с
различными интерфейсами. В этом случае в программном обеспечении ZETLAB
появляются дополнительные измерительные каналы.
ПОДКЛЮЧЕНИЕ ПО USB
При подключении модуля АЦП ЦАП ZET 230 по шине USB питание модуля осуществляется
по шине USB.
ПОДКЛЮЧЕНИЕ ПО ETHERNET (ОПЦИЯ)
При подключении модуля АЦП ЦАП ZET 230 по шине Ethernet 10/100 питание может
осуществляться по шине Ethernet 10/100, от преобразователя 220→5 В или блока
аккумуляторов.
ПОДКЛЮЧЕНИЕ ПО WI-FI (ОПЦИЯ)
При подключении модуля АЦП ЦАП ZET 230 по шине Wi-Fi питание может
осуществляться от преобразователя 220→5 В или блока аккумуляторов.
РАБОТА В АВТОНОМНОМ РЕЖИМЕ (ОПЦИЯ)
При
работе модулей ZET 230 в режиме автономного регистратора существуют следующие
возможности:
- однократная запись сигнала —
в автономном режиме по заданному сценарию устройство записывает
на встроенный накопитель оцифрованные временные реализации
сигналов. Эти оцифрованные данные могут быть перенесены
в персональный компьютер для последующей обработки средствами
ZETLAB.
- отслеживание уровня сигнала —
при превышении порога на аналоговом входе, подается сигнал
на выход устройства;
- генерация сигнала на выходе —
если установлен внешний запуск регистратора, то сигнал будет
генерироваться с момента подачи питания на регистратор
и до момента окончания записи поступившего на вход сигнала,
в противном случае — пока не прекратится запитка устройства.
Сценарий работы задаётся при подключении модуля ZET 230 к компьютеру. После
проведения записи, модуль ZET 230 подключается к ПК и с помощью программы
«Автономный регистратор» с флэш-накопителя данные переписываются на накопитель
ПК. Затем с помощью программ воспроизведения сигналов и других программ ZETLAB
проводится анализ сигналов.
При работе в режиме автономного регистратора питание модуля АЦП ЦАП ZET 230
может осуществляться от преобразователя 220→5 В или блока аккумуляторов.
МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К ПЕРСОНАЛЬНОМУ КОМПЬЮТЕРУ:
- Процессор типа: Intel Pentium 4, D;
Celeron D; Core 2 Duo.
- Оперативная память не менее: 1 Гб.
- Операционная система не ниже:
Microsoft Windows XP ServicePack 3.
- Тип системы: 32 или 64-разрядная.
- Шина USB: HighSpeed USB 2.0.
|
