Описание
Технические данные

Наименование:
14/2

Тип:
Модули АЦП ЦАП

ТУ:
–

Краткое тех. описание:
–

Цена 14/2:
Уточняйте по телефону или через обратную связь.

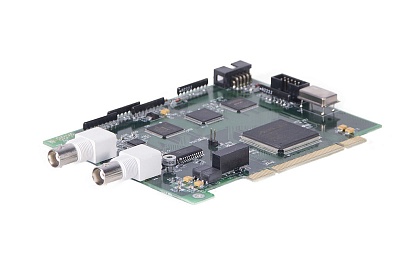

Модули АЦП ЦАП 14/2

ОПИСАНИЕ:

Количество разрядов ЦАП - 16.
Аналоговый вход\выход: 1\1
Частота преобразования 4/10 МГц
Количество разрядов АЦП - 14

Плата АЦП ЦАП функционирует в режиме непрерывного ввода/вывода аналоговых и цифровых сигналов в память персонального компьютера с возможностью цифровой обработки сигналов в непрерывном режиме в частотном диапазоне до 2 МГц. Плата АЦП позволяет подключать и непрерывно обрабатывать разнородные источники сигналов с различными частотными диапазонами и проводить сравнительный анализ.

ОСОБЕННОСТИ

Плата АЦП позволяет подключать и непрерывно обрабатывать разнородные источники сигналов с различными частотными диапазонами и проводить сравнительный анализ.

Параметр	Ед. измерения	Значение

	Аналоговый вход (АЦП)
Количество аналоговых входов		1
Частота преобразования	мГц	4 / 10
Количество разрядов АЦП		14
Максимальное входное напряжение	В	± 2,5
Динамический диапазон при частоте дикретизации 100 Гц	дБ	75
Входное сопротивление	МОм	1
Защита входов при включенном питании	В	± 20
Защита входов при выключенном питании	В	± 10
Входная емкость	пФ	20
	Аналоговый выход (ЦАП)
Количество выходов		1
Частота преобразования	МГц	4 / 10
Количество разрядов ЦАП		16
	Цифровой вход/выход
Цифровой вход	бит	4
Цифровой выход	бит	4
FIFO-буфер	кслов	8
Тип логики цифрового входа/выхода		TTL

Цифровой и аналоговый выходы могут использоваться в цепях управления и генерации высокочастотных сигналов. Базовое программное обеспечение ZETLAB, поставляемое с платой АЦП ЦАП, позволяет приступить к процессу измерения и управления сразу после установки платы в персональный компьютер. В него уже входят все необходимые программы для проведения испытаний и измерений.
