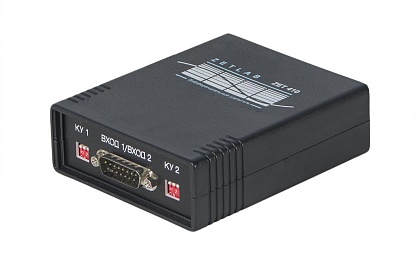

Усилитель сигналов ZET 410
ОПИСАНИЕ:
-
Предварительный усилитель сигналов без гальванической развязки
-
Вход: 2 дифференциальных канала
-
Выход: 2 несимметричных канала
-
Подключаемые датчики: мостовые, тензодатчики,
термопреобразователи сопротивления, термопары, пьезорезистивные
датчики, потенциометрические датчики и др.
Предусилитель используется в качестве усилителя
сигналов в системах обработки и управления
различными устройствами и исполнительными
механизмами. Применяется в промышленности,
лабораторных и мобильных исследованиях.
К усилителю можно подключать как пассивные
(резистивные) датчики, так и датчики
на интегральных микросхемах (миниатюрные
акселерометры, датчики магнитного

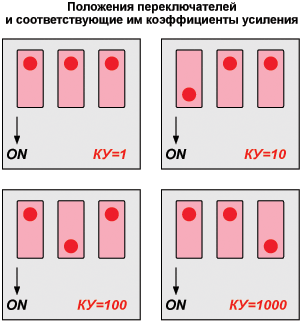

и электрического полей и т.д.). Коэффициенты
усиления — фиксированные (1, 10, 100 или 1000) —
выбираются при помощи микропереключателей,
расположенных на лицевой панели усилителя.

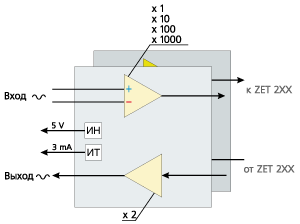

СТРУКТУРНАЯ СХЕМА УСИЛИТЕЛЯ ZET 410
Входной сигнал от первичного датчика (пассивного
или активного) подается на дифференциальный
усилитель с переключаемым коэффициентом усиления
(КУ = 1; 10; 100; 1000). С выхода усилителя
выходной сигнал поступает на вход модулей
АЦП/ЦАП, например ZET 210. С выходных каналов
модуля АЦП/ЦАП (ZET 210) сигнал поступает
на выход усилителя ZET 410.
Гальванически развязанные источники напряжения
(ИН) и тока (ИТ) используются для питания
активных и пассивных первичных преобразователей
соответственно. К пассивным датчикам относятся
резистивные преобразователи, например, датчики
температуры на основе термосопротивлений или
тензодатчики на основе тензорезисторов.
К активным датчикам можно отнести различные
преобразователи на интегральных микросхемах,
например датчики ускорения (акселерометры) типа
ADXL фирмы Analog Devices, датчики магнитного
поля фирмы Honeywell или датчики давления
и температуры фирмы Freescale.
ОСОБЕННОСТИ
Уникальность усилителя ZET 410 заключается в том, что к нему
можно подключать практически все известные типы первичных
преобразователей физических величин в электрические. Питание
усилителя осуществляется от шины USB персонального компьютера
или от внешнего источника питания +5 В, что делает его поистине
универсальным средством при построении компьютерных систем
измерений с использованием модулей АЦП и ЦАП.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
В базовую комплектацию усилителя ZET 410 входит:
- усилитель,
- кабель USB 2.0,
- клеммная колодка на разъем
DB-15 (сторона подключения
датчиков),
- клеммная колодка на разъем
DB-9 (сторона подключения к
модулю АЦП/ЦАП).
| Параметр |
Ед. измерения |
Значение |
|
| |
Измерительный тракт
|
|
| Количество каналов |
|
2
|
| Тип аналогового входа |
|
дифференциальный
|
| Полоса пропускания, -3 дБ |
кГц
|
0...20
|
| Диапазон входного напряжения при КУ=1 |
В
|
±10
|
| Номинальное входное сопротивление |
МОм
|
1
|
| Уровень собственных шумов на КУ 1000, СКЗ |
мкВ
|
<2
|
| Коэффициенты усиления |
|
1, 10, 100, 1000
|
| Защита дифференциального входа |
В
|
±40
|
| Гальваническая развязка каналов |
|
нет
|
| Межканальное проникновение |
дБ
|
< -72
|
| Нагрузочная способность выхода |
мА
|
< 10
|
| |
Тракт питания датчиков
|
|
| Количество каналов |
|
2
|
| Ток питания пассивных датчиков |
мА (12 В)
|
3,0 ± 0,6
|
| Напряжение питания активных датчиков |
В (< 10 мА)
|
5
|
| Защита источника напряжения от КЗ |
|
есть
|
| Тип аналогового выхода |
|
нессимметричный
(с общей "землей")
|
| Полоса пропускания, -3 дБ |
кГц
|
0…20
|
| Диапазон входного напряжения |
В
|
±5
|
| Номинальное входное сопротивление |
кОм
|
100
|
| Коэффициент усиления |
|
2
|
| Диапазон выходного напряжения |
В
|
±10
|
| Нагрузочная способность выходов |
мА
|
<10
|
| Уровень собственных шумов, |
мВ
|
<5
|
| |
Дополнительные характеристики
|
|
| Подключаемые датчики |
|
мостовые, тензодатчики, термопреобразователи
сопротивления, термопары, пьезорезистивные
датчики, потенциометрические датчики
|
| Габаритные размеры |
мм
|
90 х 110 х 35
|
| Вес |
г
|
150
|
| Напряжение питания (±10%) |
В
|
±5
|
СХЕМЫ ПОДКЛЮЧЕНИЯ ПАССИВНЫХ ДАТЧИКОВ

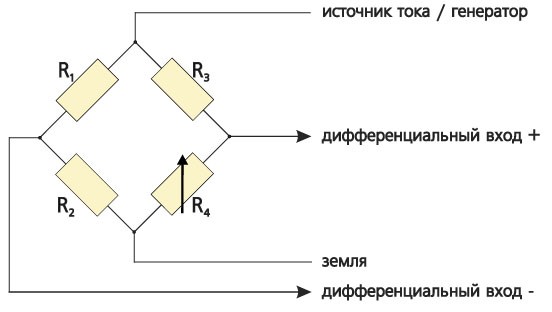

Мостовая схема подключения
R1, R2 – постоянные с малым ТКС; R3 – термокомпенсационный;
R4 – измерительный; R1=R2=R3=R4

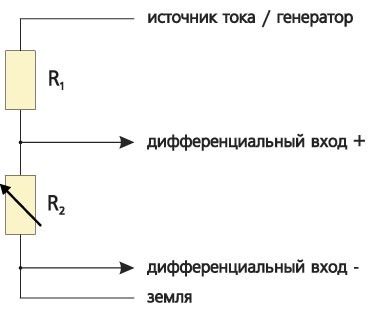

Делитель напряжения (полумостовая схема)
R1 – постоянный с малым ТКС или термокомпенсационный;
R2 – измерительный; R1=R2

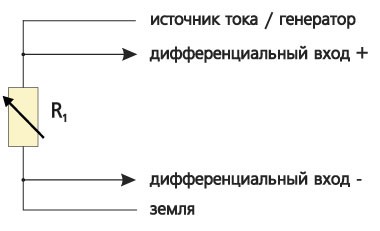

Схема подключения с одним измерительным резистором R1 (четвертьмостовая схема)

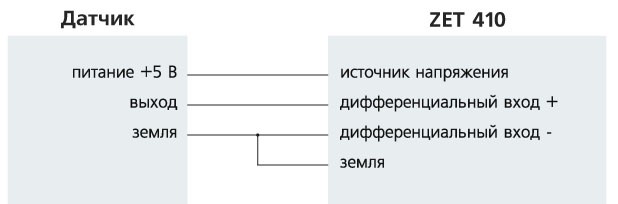

СХЕМЫ ПОДКЛЮЧЕНИЯ АКТИВНЫХ ДАТЧИКОВ
|
