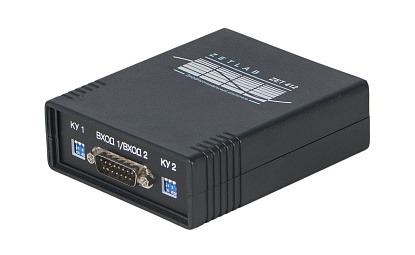

Усилитель сигналов ZET 412
ОПИСАНИЕ:
-
Предварительный усилитель сигналов с псевдогальванической
развязкой
-
Вход: 2 дифференциальных канала
-
Выход: 2 несимметричных канала
-
Подключаемые датчики: мостовые, тензодатчики,
термопреобразователи сопротивления, термопары, пьезорезистивные
датчики, потенциометрические датчики и др.
Предварительный усилитель с псевдогальванической
развязкой ZET 412 предназначен для усиления
входных сигналов с различных первичных
преобразователей и передачи их на измерительный
прибор (например, модуль АЦП/ЦАП ZET 210),
а также для питания подключаемых датчиков.
К усилителю можно подключать как пассивные
(резистивные) датчики, измеряющие относительные
деформации, крутящие и изгибающие моменты, силы
и другие параметры, так и активные датчики,
построенные на интегральных микросхемах,
измеряющие ускорение, магнитное и электрическое
поле, давление и температуру и т.д.

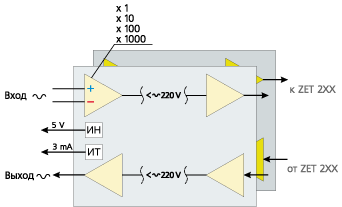

СТРУКТУРНАЯ СХЕМА УСИЛИТЕЛЯ ZET 412
Входной сигнал (Uin+ и Uin-) от первичного
преобразователя (пассивного или активного)
подается на дифференциальный усилитель
с переключаемым коэффициентом усиления (КУ = 1;
10; 100; 1000). С выхода усилителя через
псевдогальваническую развязку выходной сигнал
поступает на входы АЦП (например, на входы
модуля АЦП/ЦАП ZET 210). С выходных каналов
генератора (ЦАП) через псевдо гальваническую
развязку сигнал поступает на сторону датчиков
усилителя ZET 412.
Гальванически развязанные источники напряжения
(ИН) и тока (ИТ) используются для питания
активных и пассивных первичных преобразователей
соответственно. К пассивным датчикам относятся
резистивные преобразователи, например, датчики
температуры на основе термосопротивлений или
тензодатчики на основе тензорезисторов.
К активным датчикам можно отнести различные
преобразователи на интегральных микросхемах,
например датчики ускорения (акселерометры) типа
ADXL фирмы Analog Devices, датчики магнитного
поля фирмы Honeywell или датчики давления
и температуры фирмы Freescale.
ПОЛОЖЕНИЯ ПЕРЕКЛЮЧАТЕЛЕЙ И СООТВЕТСТВУЮЩИЕ ИМ
КОЭФФИЦИЕНТЫ УСИЛЕНИЯ
ОСОБЕННОСТИ
Уникальность усилителя ZET 412 заключается в том, что к нему
можно подключать практически все известные типы первичных
преобразователей физических величин в электрические, каждый
канал имеет изолированное питание и полную гальваническую
развязку, что исключает межканальное проникновение и взаимное
влияние каналов.
Питание усилителя 412 может осуществляться от шины USB
персонального компьютера, сетевого адаптера 220 В или
автономного модуля питания, что делает его универсальным
средством при построении систем измерений с использованием
модулей АЦП/ЦАП.
БАЗОВАЯ КОМПЛЕКТАЦИЯ
В базовую комплектацию усилителя ZET 412 входит:
- усилитель,
- кабель USB 2.0,
- клеммная колодка для
входных сигналов (сторона
подключения датчиков) на разъем
DB-15 ,
- клеммная колодка для
выходных сигналов (сторона
подключения к модулю АЦП/ЦАП) на
разъем DB-9.
| Параметр |
Ед. измерения |
Значение |
|
| |
Тракт предварительного усилителя
|
|
| Количество входных каналов |
дифференциальных
|
2
|
| Частотный диапазон |
кГц
|
до 20
|
| Коэффициент усиления |
|
1, 10, 100, 1000
|
| Диапазон входного напряжения при КУ=1 |
В
|
±10
|
| Диапазон выходного напряжения, не менее |
В
|
±10
|
| Входное сопротивление |
МОм
|
1
|
| Уровень собственных шумов при КУ=1000 |
мкВ
|
<2
|
| Нагрузочная способность выходов |
мА
|
<10
|
| Защита источника напряжения от КЗ |
|
есть
|
| Псевдогальваническая развязка |
|
есть
|
| |
Тракт питания датчиков
|
|
| Количество каналов |
несимметричных
|
2
|
| Частотный диапазон |
кГц
|
до 20
|
| Коэффициент усиления |
|
1
|
| Диапазон входного напряжения |
В
|
±10
|
| Диапазон выходного напряжения, не менее |
В
|
±10
|
| Входное сопротивление |
кОм
|
100
|
| Уровень собственных шумов |
мВ
|
<3
|
| Номинальный ток питания пассивных (резистивных)
датчиков (±5%) |
мА (12 В)
|
3
|
| Напряжение питания активных датчиков (±5% ) |
В (<10 мА)
|
+5
|
| |
Дополнительные характеристики
|
|
| Подключаемые датчики |
|
мостовые, полумостовые и четвертьмостовые
тензодатчики, термосопротивления, термопары,
пьезорезистивные датчики, потенциометрические
датчики, активные датчики на интегральных
микросхемах
|
| Сопротивление изоляции |
кОм
|
100
|
| Напряжение пробоя |
В
|
> 400
|
| Коэффициент ослабления переменного напряжения
между "землями" при 20 кГц |
дБ
|
> 120
|
| Собственная потребляемая мощность |
Вт
|
< 1,2
|
Тип разъема входа/выхода
(ответные части входят в комплект) |
|
DB15M (вход)
DB9M (выход)
|
| Габаритные размеры |
мм
|
35х91х111
|
| Питание |
В (интерфейс USB, внешний источник питания)
|
5
|
| Вес |
г
|
< 150
|
СХЕМЫ ПОДКЛЮЧЕНИЯ ПАССИВНЫХ ДАТЧИКОВ
Мостовая схема подключения
R1, R2 – постоянные с малым ТКС; R3 – термокомпенсационный;
R4 – измерительный; R1=R2=R3=R4
Делитель напряжения (полумостовая схема)
R1 – постоянный с малым ТКС или термокомпенсационный;
R2 – измерительный; R1=R2
Схема подключения с одним измерительным резистором R1 (четвертьмостовая схема)

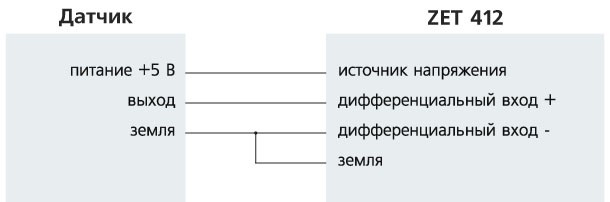

СХЕМЫ ПОДКЛЮЧЕНИЯ АКТИВНЫХ ДАТЧИКОВ
|
