Согласующее устройство ZET 430
ОПИСАНИЕ:
НАЗНАЧЕНИЕ РАЗЪЁМОВ
|
Обозначение
|
Тип
|
Кол‑во |
Назначение
|
|
Питание +12В
|
miniXLR
92М-502(3Р)
|
1 |
Вход питания с
сетевого
адаптера 220 В
|
|
X, Y, Z, КП
|
BNC
|
4 |
Выход сигнала с
датчика (на
входной канал
анализатора
спектра ZET017):
сигналы X, Y и Z
и сигнал
контроля питания
|
|
Генератор
|
BNC
|
1 |
Вход калибровки
датчика (с
выходного
сигнала
анализатора
спектра ZET017).
Если вход не
используется,
закоротить
заглушкой 50 Ом
|
|
Датчик
|
клеммы
|
12 |
Вход для
подключения
датчика
(гидрофона,
сейсмоприёмника)
|
ОСОБЕННОСТИ
ZET 430 обеспечивает:
- согласование выходного сигнала датчика с входным
каналом анализатора спектра,
- подачу сигнала генератора анализатора спектра на
калибровочный вход датчика,
- питание датчика от встроенного блока питания ±12
В.
Питание ZET
430 осуществляется
от сети 220 В, поставляется с сетевым адаптером 220 В → 12 В.
| Параметр |
Ед. измерения |
Значение |
|
| Питание |
В
|
12
|
| Выходное напряжение |
В
|
±12
|
| Максимальный выходной ток |
мА
|
±100
|
| Коэффициент усиления |
|
1
|
| Количество входных каналов |
дифференциальный/синфазный
|
3/1
|
| Количество выходных каналов |
синфазный
|
1
|
| Диапазон входного напряжения по каналам |
В
|
±10
|
| Диапазон выходного напряжения по каналам |
В
|
±10
|

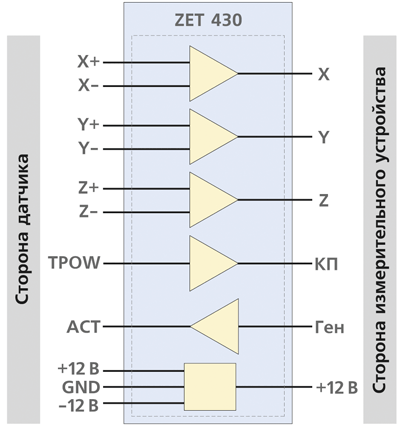

СТРУКТУРНАЯ СХЕМА ZET 430
|
