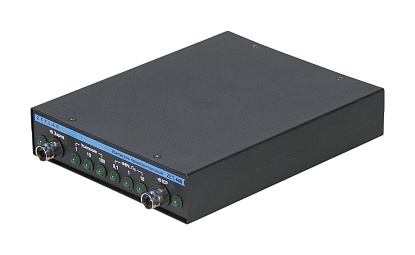

Усилитель заряда ZET 440
ОПИСАНИЕ:
-
усилитель заряда для пьезодатчиков
-
предназначен для усиления и преобразования выходных сигналов
пьезоэлектрических первичных преобразователей с зарядовым
выходом
-
предназначен для усиления и преобразования выходных сигналов
преобразователей со встроенной электроникой типа ICP в
напряжение
Предварительный усилитель ZET 440 предназначен для:
-
усиления и преобразования выходных сигналов пьезоэлектрических
первичных преобразователей с зарядовым выходом
-
усиления и преобразования выходных сигналов преобразователей со
встроенной электроникой типа ICP в напряжение
В комплекте с виброизмерительными преобразователями усилители могут применяться
в системах технической диагностики и мониторинга в различных отраслях
промышленности для измерений вибрационных и ударных ускорений, а также в
лабораторных и научных исследованиях.
Позволяет подключать акселерометры с зарядовым
выходом или стандарта ICP к анализаторам спектра и модулям АЦП/ЦАП. Позволяет
подключать гидрофоны ВС 311 к анализатору спектра ZET 017.
-
Коэффициенты усиления 1, 10, 100.
-
Фильтр ФВЧ 0,1, 1, 10 Гц.
Предварительный усилитель ZET 440 применяется в системе поверки вибродатчиков
для подключения образцового акселерометра АР10 к анализатору спектра ZET 017.
|
Параметр
|
Ед. изм.
|
Значение
|
| Количество каналов |
|
1 |
| Вход "Charge" |
| Тип разъема |
|
BNC |
| Коэффициент усиления
по заряду |
мВ/пКл |
1 |
10 |
100 |
| Максимальный входной
заряд (пик) при КУ=1, не менее |
пКл |
104 |
Рабочий диапазон частот с
затуханием на границах минус 3
дБ, при коэффициенте нелинейных
искажений менее 10%:
- в
диапазоне выходных напряжений не
более 2,5 В (пик)
- в
диапазоне выходных напряжений не
более 5 В (пик)
- в
диапазоне выходных напряжений не
более 10 В (пик)
|
Гц |
0,1...100 000
0,1...50 000
0,2...30 000 |
| СКЗ шума,
приведенного ко входу, в режиме "Charge" для
емкости датчика 1нФ в диапазоне частот 0,1
Гц...20 кГц (при коэффициенте усиления 1мВ/пКл),
не более |
пКл |
0,04 |
| Вход "ICP" |
| Тип разъема |
|
BNC |
| Коэффициент усиления
по напряжению |
|
1 |
10 |
100 |
| Максимальное входное
напряжение (пик) при КУ=1, не менее |
В |
10 |
Рабочий диапазон частот с
затуханием на границах минус 3
дБ, при коэффициенте нелинейных
искажений менее 10%:
- в
диапазоне выходных напряжений не
более 2,5 В (пик)
- в
диапазоне выходных напряжений не
более 5 В (пик)
- в
диапазоне выходных напряжений не
более 10 В (пик)
|
Гц |
0,1...100 000
0,1...50 000
0,2...30 000 |
| СКЗ шума,
приведенного ко входу, в режиме "ICP" в
диапазоне частот 0,1 Гц...30 кГц, не более |
пКл |
20 |
| Общие |
| Пределы допускаемой
основной относительной погрешности установки
коэффициента усиления на частоте 1 кГц при
нормальных условиях |
% |
±0,6 |
±0,6 |
±1,2 |
| Пределы допускаемой
дополнительной погрешности установки
коэффициента усиления в температурном диапазоне
от 0 до плюс 40 °С |
% |
0,5 |
| Неравномерность АЧХ
в диапазоне частот от 3 до 20000 Гц |
% |
± 0,5 |
| Частоты среза
встроенных ФВЧ со спадом АЧХ не менее 40
дБ/декаду и затуханием минус 3 дБ |
Гц |
0,1 |
1 |
10 |
| Тип разъема выхода |
|
BNC |
| Максимальное
выходное напряжение (пик), не менее |
В |
±10 |
| Выходное
сопротивление (при токе нагрузки не более 10 мА,
не более |
Ом |
50 |
Гальваническая развязка:
- сопротивление, не менее
- допустимое синфазное напряжение,
не более
|
МОм
В |
0,3
260 |
| Время установления
рабочего режима, не более |
с |
20 |
| Время непрерывной
работы, не менее |
ч |
8 |
| Напряжение питания
от внешнего источника напряжения постоянного
тока |
М |
12 ± 1 |
| Ток потребления, не
более |
мА |
230 |
ОПИСАНИЕ ПРИНЦИПА РАБОТЫ ПРЕДВАРИТЕЛЬНОГО УСИЛИТЕЛЯ
Принцип действия усилителя основан на преобразовании сигналов, поступающих от
первичных преобразователей в низкоимпедансный сигнал напряжения. Усилитель может
работать в режиме усилителя заряда или усилителя напряжения при работе с
датчиками со встроенным усилителем типа ICP.
Для работы с датчиками с разными коэффициентами преобразования в усилителе
предусмотрена возможность изменения (нормирования) коэффициента усиления для
получения адаптированного значения выходного напряжения. Наличие встроенных
фильтров верхних (ФВЧ) и нижних частот (ФНЧ) позволяет выбрать оптимальную
полосу пропускания. Усилитель позволяет обеспечить индикацию включенного
входного канал, установленного коэффициента усиления и выбранного для измерений
фильтра верхних частот.
Конструктивно усилитель выполнен в виде переносного моноблока и включает в себя
следующие функциональные узлы: усилитель заряда, усилитель напряжения, фильтры
нижних частот, фильтры верхних частот, микроконтроллер. Питание усилителя
осуществляется от внешнего блока питания постоянного тока с выходным напряжением
12 В.
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ZETLAB
Программное обеспечение (ПО) имеет интуитивно понятный графический интерфейс
управления и отображения результатов измерений.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует требованиям МИ 3286-2010 – А.

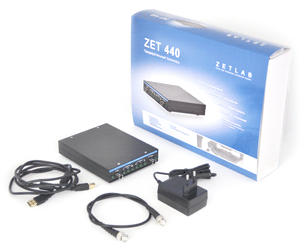

КОМПЛЕКТ ПОСТАВКИ УСИЛИТЕЛЕЙ ПРЕДВАРИТЕЛЬНЫХ ZET 440
|
Наименование
|
Количество
|
|
Руководство по эксплуатации
|
1 шт.
|
|
Паспорт
|
1 шт.
|
|
Методика поверки по запросу
|
1 шт.
|
|
CD-диск с ПО ZETLab
|
1 шт.
|
|
Кабель HighSpeed USB 2.0
|
1 шт.
|
|
Кабель соединительный BNC-BNC, длиной 60 см
|
1 шт.
|

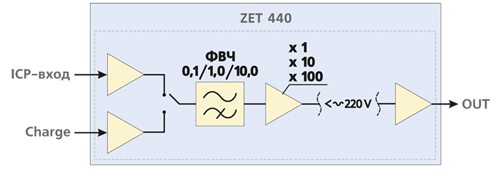

СТРУКТУРНАЯ СХЕМА ZET 440
Вибродатчики с зарядовым выходом подключаются ко входу "Charge", акселерометры
стандарта ICP подключаются ко входу ICP. Сигнал с датчика проходит фильтр
верхних частот с частотой среза 0,1 или 1,0 или 10,0 Гц, затем — усилитель с
коэффициентом усиления 1 или 10 или 100, далее через псевдогальваническую
развязку сигнал поступает на выход ZET 440. Определение к какому входу усилителя
("Charge" или "ICP") подключен вибродатчик осуществляется автоматически.
Коэффициент усиления (чувствительность, коэффициент преобразования усилителя) и
частоты среза фильтра верхних частота задаются программно в диспетчере устройств
ZETLAB.
|
