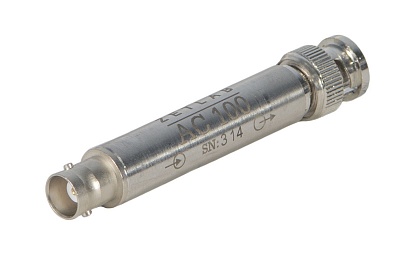

Усилитель AC-100
ОПИСАНИЕ:
-
Усилитель напряжения для подключения пьезоэлектрических
акселерометров, микрофонов и других первичных преобразователей с
зарядовым выходом к анализаторам спектра (ZET 017-U2, ZET
017-U8, A19-U2, ZET 110), имеющим токовый вход стандарта ICP
| Параметр |
Ед. измерения |
Значение |
|
| Частотный
диапазон |
Гц
|
1...20000
|
| Коэффициент
усиления |
|
4
|
| Диапазон
входного
напряжения |
В
|
± 2
|
| Собственные шумы |
нВ/√Гц
|
40
|
| Входное
сопротивление |
ГОм
|
1
|
| Выходное
сопротивление |
Ом
|
< 500
|
| Сопротивление
нагрузки |
кОм
|
> 5
|
| Входная емкость |
пФ
|
< 50
|
| Динамический
диапазон |
дБ
|
109
|
| Максимальное
выходное
напряжение |
В
|
± 5
|
| Уровень
постоянного
напряжения на
выходе |
В
|
+10…+15
|
| Напряжение
питания |
В
|
20…30
|
| Постоянный ток
питания |
мА
|
2…20
|
| Масса |
г
|
43
|
ОСОБЕННОСТИ
Данное устройство позволяет обойтись без использования
промежуточных предварительных усилителей заряда при работе с
пьезоэлектрическими акселерометрами и микрофонами. Усилитель
поддерживает режим работы с "интеллектуальными" датчиками,
имеющими идентификационный интерфейс TEDS (Transducer Electronic
Data Sheet - Электронные Таблицы Данных Датчиков).
Для определения чувствительности конкретного зарядового датчика
в "В/ед. изм." необходимо воспользоваться следующей формулой:
Q[В/ед. изм.] = Q[Кл/ед. изм.] / С,
где С - суммарная емкость датчика и кабеля
| ГАБАРИТЫ |
ЭЛЕКТРИЧЕСКАЯ СХЕМА |
|
|
|
Примечание: усилитель АС-100 обеспечивает корректную работу
только в работе с пъезоэлектрическими датчиками, со всеми
остальными датчиками рекомендуем использовать усилитель ZET
440.
|
