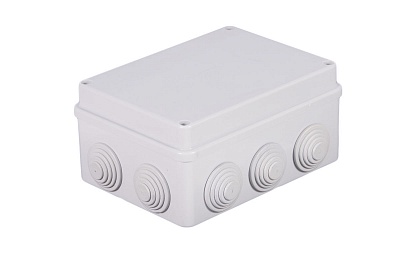

Коробка соединительная для подключения цифровых датчиков индустриального исполнения на измерительные линии большой длины
ОПИСАНИЕ:
При построении измерительных линии большой протяженности (150..1000 м)
приходится использовать кабель с большой площадью сечения проводников. В этом
случае для подключения цифровых модулей к кабельным линиям (в местах
подключения) удобно использовать коробки соединительные.
В каждой коробке соединительной располагается DIN рейка на которую установлены
две группы проходных клемм за счет которых осуществляются: коммутация с кабелем
подключаемого цифрового датчика, коммутация с кабелем со стороны начала
(направлении в сторону преобразователя интерфейса), коммутация с кабелем к концу
измерительной линии (направление в сторону от преобразователя интерфейса).
К каждой соединительной коробке можно подключать одновременно несколько цифровых
модулей, однако следует помнить о том, что для линий D+ и D- запрещено
использование соединений типа «звезда». Проводники, образующие соответствующие
кабельные линии D+ и D, должны соединять все подключаемые датчики
последовательно при этом последовательное соединение должно начинаться на
клеммах коробки соединительной со стороны подключения кабеля в сторону начала
измерительной линии, а заканчиваться на клеммах со стороны подключения кабеля в
сторону конца измерительной линии.
|
