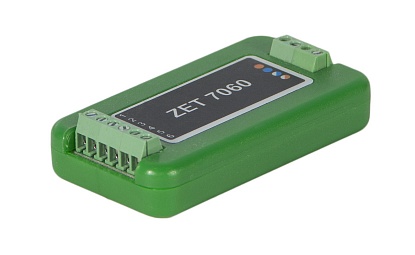

Цифровой порт ZET 7060
ОПИСАНИЕ:
-
цифровой порт (логический анализатор): цифровой вход/выход, 4
бита, 0/5 В
-
для управления подключенными устройствами
-
используется в системах управления и автоматизации
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество каналов (настраиваемых на вход/выход) |
|
4
|
|
Уровень сигнала |
В
|
5
|
|
Частота выдачи данных |
Гц
|
1, 10, 50, 100, 200
|
|
Выходное питание |
В
|
5
|
|
Интерфейс передачи данных |
В
|
RS-485
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Питание устройства |
В
|
от 7 до 24
|
|
Рабочий диапазон температур |
°C
|
-40...+100
|
|
Габаритные размеры |
мм
|
65 x 34 x 14
|
|
Масса |
г
|
35
|
ПОДКЛЮЧЕНИЕ УПРАВЛЯЕМОГО УСТРОЙСТВА
|
Номер контакта |
Назначение |
Обозначение |
|
1 |
Земля |
GND |
|
2 |
Управляющий сигнал D3 |
D3 |
|
3 |
Управляющий сигнал D2 |
D2 |
|
4 |
Управляющий сигнал D1 |
D1 |
|
5 |
Управляющий сигнал D0 |
D0 |
|
6 |
Питание 5 В |
5 В |
ПОДКЛЮЧЕНИЕ К ИЗМЕРИТЕЛЬНОЙ СЕТИ
На рисунках ниже представлен внешний вид модуля ZET 7060 Digital-485 со стороны
подключения к измерительной сети и схема подключения к измерительной сети.
|
ZET 7060 Digital-485. Сторона подключения к
измерительной сети.
|
ZET 7060 Digital-485. Схема подключения к
измерительной сети.
|
Для подключения управляющих модулей к системам ZETLAB и ZETVIEW используется
преобразователь интерфейса ZET 7070. Количество подключаемых датчиков
подключаемых к модулю ZET 7070 при использовании внутреннего блока питания ZET
7070 не более 4, при использовании внешнего блока питания не более 60.
Программное обеспечение ZETLAB поддерживает подключение до 1024 модулей к одному
компьютеру. Управляющие модули также могут подключаться к любой системе,
использующей протокол Modbus по интерфейсу RS-485
Управляющие устройства могут комплектоваться цифровыми датчиками для организации
обратной связи.
|
