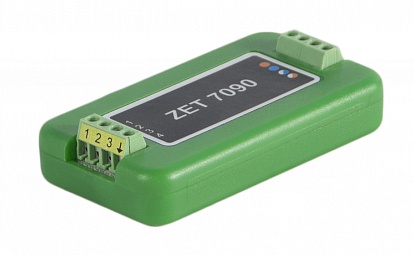

Синхронный генератор ZET 7090
ОПИСАНИЕ:
-
аналоговый генератор предназначен для формирования сигналов
произвольной формы (синусоидальный, импульсный, пилообразный
сигналы). 2 синхронных канала.
-
передача данных осуществляется по интерфейсу RS-485, используя
протокол Modbus.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество
каналов |
синфазных/дифференциальный
|
2/1
|
|
Формы сигнала |
|
синус, пила,
импульс
|
|
Диапазон частот |
кГц
|
0 - 50
|
|
Частота
дискретизации |
кГц
|
340
|
|
Диапазон
выходного
сигнала |
|
0...5
относительно
"земли"; ±2,5
при
дифференциальном
включении
относительно
сигнала 2,5 В
|
|
Выходное питание |
В
|
5
|
|
Интерфейс
передачи данных |
|
RS-485
|
|
Питание
устройства |
В
|
от 7 до 24
|
|
Потребляемая
мощность |
Вт
|
0,5
|
|
Рабочий диапазон
температур |
°C
|
-40...+100
|
|
Габаритные
размер |
мм
|
65 х 34 х 14
|
|
Масса |
г
|
35
|
ОСОБЕННОСТИ
Области применения аналогового генератора ZET
7090 Generator-485:
-
Управление нагревательными элементами;
-
Снятие АЧХ, при использовании измерительных
модулей - снятие АЧХ с обратной связью;
-
Калибровка вибродатчиков и сейсмоприемников:
электрическим методом (бездемонтажная
калибровка) или методом сравнения (воздействием
вибрации с помощью вибростенда)
-
Калибровка сейсмостанций, шумомеров-виброметров
и другой измерительной аппаратуры.
СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ
Для подключения аналогового генератора ZET 7090 Generator-485 к системам ZETLAB
и ZETVIEW используется преобразователь интерфейса ZET 7070. Количество
управляющих модулей подключаемых к преобразователю интерфейса ZET 7070 при
использовании внутреннего блока питания ZET 7070 не более 4, при использовании
внешнего блока питания не более 60. Программное обеспечение ZETLAB поддерживает
подключение до 1024 модулей к одному компьютеру. Управляющие модули также могут
подключаться к любой системе, использующей протокол Modbus по интерфейсу RS-485.
|
ZET 7090 Generator-485. Синфазное подключение
выходного канала относительно "земли".
|
ZET 7090 Generator-485. Дифференциальное
подключение выходных каналов относительно
опорного сигнала 2,5 В.
|
ZET 7090 Generator-485. Схема подключения к измерительной
сети.
|
