Преобразователь интерфейсов USB ? RS-485 ZET 7070

• для преобразования интерфейса USB 1.1 (USB 2.0 Full Speed) в RS-485

• для передачи данных с цифровых датчиков в программы ZETLAB SENSOR

• в комплект поставки входит ПО ZETLAB SENSOR

• Преобразование питания 5 В от шины USB в 12 В для питания датчиков ZET 70XX.
• Количество подключаемых датчиков при использовании встроенного блока питания: не более 4.
• Количество подключаемых датчиков при использовании внешнего блока питания: не более 60.
• Количество подключаемых измерительных модулей к одному компьютеру с помощью преобразователей ZET 7070: не более 100.
• Защита линий RS-485 от статического разряда с человека: эквивалент разряда 15 кВ с ёмкости 100 пФ через резистор 1.5 кОм.
• Защита линий RS-485 по IEC 1000-4-2: эквивалент разряда 6 кВ с емкости 150 пФ через резистор 330 Ом.
• Питание устройства: от USB (5 В).

Для защиты измерительных сетей на базе цифровых датчиков ZETSENSOR с интерфейсом RS-485 используются устройства серии DTB.

В пакете ZETLAB имеются драйвера для модулей ZET 7070. Сервер данных ZETLAB автоматически определяет наличие устройств на этой линии RS-485, считывает название измерительного канала, единицу измерения, верхний и нижний диапазон допустимых значений параметров и в непрерывном режиме считывает данные измерительного канала и формирует непрерывный синхронизированный канал в среде ZETLAB. Сервер данных ZETLAB сканирует линию по всем доступным адресам и в случае появления нового устройства динамически подключает новый канал в систему. При обнаружении нового устройства ZET 7070 сервер также подключает все каналы на ходу. Таким образом линию можно обслуживать не прерывая процесс работы по другим каналам, т.е. система допускает "горячую" замену элементов.

Модули ZETSENSOR могут работать параллельно с модулями АЦП/ЦАП ZET 2XX и анализаторами спектра ZET 0XX. В этом случае все каналы объединяются и создают общее поле измерительных каналов.

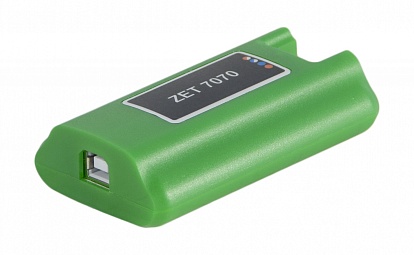

USB разъём

Разъём для подключения к измерительной сети

Схема подключения к измерительной сети
