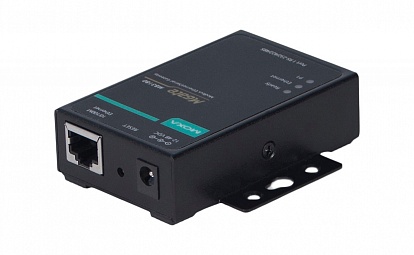

Преобразователь ETHERNET/WI-FI ? RS-485 ZET 7076

• для подключения измерительных сетей на базе цифровых датчиков с интерфейсом RS-485 к ПК по сети Wi-Fi или Ethernet

• позволяет без задержек исполнять команды и передавать большие объемы данных

Система сбора данных, с типичными требованиями «датчики соединяются по RS-485», «сбор показаний с датчиков через Ethernet или Wi-Fi». Если Вам знакомы задачи, связанные с этими словосочетаниями, возможно стоит задержаться на этой странице чуть дольше.

Если раньше считалось, что достаточно просто получать показания с датчиков и управлять ими на расстоянии, то со временем возрос спрос на дистанционный контроль, то есть люди хотят принимать данные с датчиков и мониторить их работу с помощью интернета (даже с мобильного устройства). Такая возможность значительно упрощает жизнь, поскольку через интернет можно контролировать работу системы, которая находится на другом конце города, а может даже страны…

Преобразователь интерфейса Ethernet?RS-485 ZET 7076 предназначен для подключения измерительных сетей на базе цифровых датчиков с интерфейсом RS-485 к ПК по сети Wi-Fi или Ethernet. Пропускная способность сетей Wi-Fi или Ethernet позволяет без задержек исполнять команды и передавать большие объемы данных.

Система сбора данных с применением наших датчиков довольно проста. Цифровые датчики, передающие результаты по интерфейсу RS-485, подключаются к преобразователю интерфейса ZET 7076, который в свою очередь должен быть соединен с роутером, либо напрямую с ПК с помощью Ethernet кабеля. Дальше все предельно ясно, преобразователь интерфейса ZET 7076 будет собирать данные с цифровых датчиков по RS-485 и передавать их на ПК по Wi-Fi или Ethernet.

Модули ZETSENSOR могут работать параллельно с модулями АЦП/ЦАП ZET 2XX и анализаторами спектра ZET 0XX. В этом случае все каналы объединяются и создают общее поле измерительных каналов.

Для защиты измерительных сетей на базе цифровых датчиков ZETSENSOR с интерфейсом RS-485 используются устройства серии DTB.

В пакете ZETLAB имеются драйвера для модулей ZET 7076. Сервер данных ZETLAB автоматически определяет наличие устройств на линии RS-485, считывает название измерительного канала, единицу измерения, верхний и нижний диапазон допустимых значений параметров и в непрерывном режиме считывает данные измерительного канала и формирует непрерывный синхронизированный канал в среде ZETLAB. Сервер данных ZETLAB сканирует линию по всем доступным адресам и в случае появления нового устройства динамически подключает новый канал в систему. При обнаружении нового устройства ZET 7076 сервер данных ZETLAB также подключает все каналы на ходу. Таким образом линию можно обслуживать не прерывая процесс работы по другим каналам, т.е. система допускает "горячую" замену элементов.

Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.

Номер контакта Обозначение Цвет проводника кабеля 1 "+" (9...24) В оранжевый 2 RS-485 линия "А" синий 3 RS-485 линия "В" бело-синий 4 "-" (9...24) В бело-оранжевый

Схема подключения к измерительной сети
