Описание
Технические данные

Наименование:
ZET 7110 DT TENSOMETER-CAN

Тип:
Цифровой датчик деформаций

ТУ:
–

Краткое тех. описание:
–

Цена ZET 7110 DT TENSOMETER-CAN:
Уточняйте по телефону или через обратную связь.

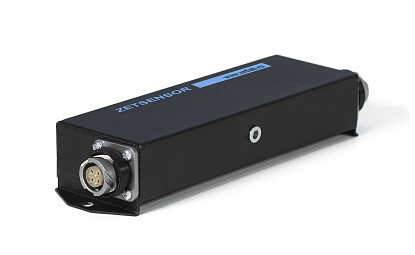

Цифровой датчик деформаций ZET 7110 DT TENSOMETER-CAN

ОПИСАНИЕ:

датчик с цифровым выходом CAN
назначение: контроль раскрытия трещин; контроль изменения зазоров между элементами конструкций
легко устанавливается на объекте, полностью готов к работе
диагностика исправности встроенного чувствительного элемента (тензорезистора)

Цифровой датчик деформаций ZET 7110 DT состоит из измерительного модуля деформаций ZET 7110 Tensometer-CAN, а также подключенного к нему по полумостовой схеме встроенного в датчик тензорезистора. Датчик выпускается в корпусе промышленного исполнения с габаритами 180х55х30 мм. В середине боковых поверхностей датчика расположены упорные бонки, через которые регистрируемое датчиком смещение передается на чувствительный элемент. Для фиксации датчика на объекте измерения могут использоваться установочные винты М4х25 из нержавеющей стали, которыми комплектуются датчики. Диапазон регистрируемых датчиком перемещений ±1 мм.

ДАТЧИКИ ПОЛНОСТЬЮ ГОТОВЫ К ИЗМЕРЕНИЯМ

Каждый цифровой датчик деформаций конфигурируется индивидуально в соответствии с предъявляемыми к измерению требованиями. Конфигурация сохраняется в памяти измерительного модуля ZET 7110 Tensometer-CAN, таким образом, использование цифровых датчиков деформации позволяет приступить к измерениям без дополнительной обработки и настройки.

ОСОБЕННОСТИ

Измерительный модуль ZET 7110 внесен в реестр средств измерений под № 52802-13

Параметр	Ед. измерения	Значение

Измеряемый параметр		деформация
Диапазон измерений	мм	±0,7
Класс точности		1
Калибровочкая таблица		есть
Контроль питания		есть
Диагностика качества данных		есть
Проверка исправности чувствительного элемента		есть
Защита по входам от электростатического разряда 4 кВ		есть
Интерфейс передачи данных		CAN
Скорость обмена	бит/с	4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400
Частота выдачи данных	Гц	5, 25, 125
Защита от переполюсовки		есть
Питание устройства	В	от 9 до 24
Потребляемая мощность	Вт	0,5
Габаритные размеры	мм	210 х 55 х 30
Масса	г	400
Рабочий диапазон температур	°С	-40...+100

Цифровые тензодатчики ZET 7110 типа DT имеют 2 четырехконтактных разъема для подключения к измерительной сети (в комплект поставки входит ответный разъем).

Номер контакта	Назначение
1	+(9...24) B
2	CAN линия "А"
3	CAN линия "B"
4	GND

СХЕМА ИЗМЕРИТЕЛЬНОЙ СЕТИ

При построении измерительной сети датчики ZET 7110 DT подключаются последовательно, получившаяся измерительная цепочка подключается к компьютеру с помощью преобразователя интерфейсов:

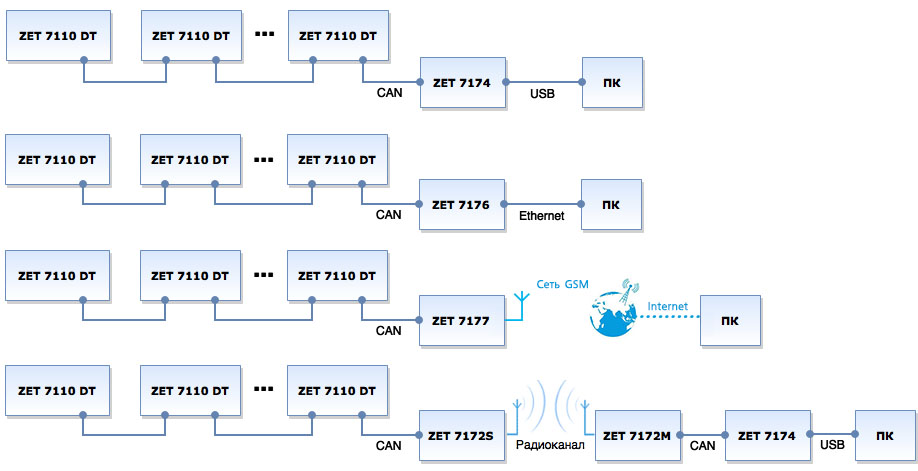

Схема подключения цифрового тензодатчика типа DT к ПК

Измерительная сеть на базе цифровых датчиков ZET 7110 DT Tensometer-CAN

Использование цифровых датчиков особенно удобно при построении распределенных измерительных сетей. В отличие от централизованных схем измерений, используемых традиционно, не требуется подключения типа «звезда», что позволяет снизить общую длину цепей. Поскольку данные передаются в цифровом виде, снижаются требования к каналу передачи данных и для организации сети могут использоваться дешёвые кабели.
