Описание
Технические данные

Наименование:
ZET 7121

Тип:
Цифровой термодатчик

ТУ:
–

Краткое тех. описание:
–

Цена ZET 7121:
Уточняйте по телефону или через обратную связь.

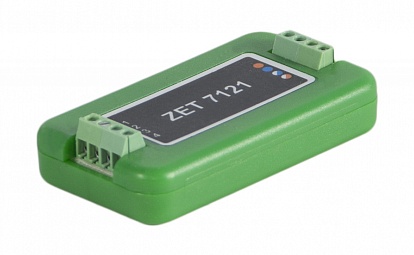

Цифровой термодатчик ZET 7121

ОПИСАНИЕ:

цифровой датчик, передающий результаты измерений по интерфейсу CAN
измеряемый параметр: температура
тип первичного преобразователя: термосопротивление
простое и быстрое измерение температуры без необходимости настройки измерительных каналов и обработки данных

Цифровой датчик температуры состоит из термопреобразователя сопротивления и измерительного модуля ZET 7121 TermoTR-CAN, который осуществляет преобразование сигнала с датчика в значения температуры. Тип термосопротивления выбирается в соответствии с особенностями решаемой задачи: требуемому диапазону измерений и точности, условиями эксплуатации.

Термопреобразователь сопротивления измерение температуры сразу после подачи питания и не требует специального технического обслуживания. Все необходимые настройки устанавливаются при первичной и периодической поверках и сохраняются в памяти измерительного модуля. Полученные значения температуры передаются по интерфейсу CAN.

ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ ТЕМПЕРАТУРЫ

измерение температуры сразу после подачи питания и не требует специального технического обслуживания;
все необходимые настройки устанавливаются при первичной и периодической поверках и сохраняются в памяти измерительного модуля;
полученные значения температуры передаются по интерфейсу CAN

ОСОБЕННОСТИ

Термодатчик ZET 7121 TermoTR-CAN внесен в реестр средств измерений под № 52802-13

Параметр	Ед. измерения	Значение

Измеряемый параметр		температура
Частота выдачи данных	Гц	0, 62, 123, 242, 470
Интерфейс передачи данных		CAN
Тип подключаемых термисторов		100П(0,00391), 50П(0,00391), Pt100(0,00385), Pt50(0,00385), 100М(0,00428), 50M(0,00428), Cu100(0,00426), Cu50(0,00426), 100H(0,00617), 50H(0,00617)
Пределы допускаемой основной приведенной погрешности	%	±0,05
Потребляемая мощность	Вт	0,6
Защита по входам от электростатического разряда 4 кВ		есть
Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)		есть
Питание устройства	В	от 9 до 24
Рабочий диапазон температур	°C	-40...+100*
Габаритные размеры	мм	65 х 34 х 14
Масса	г	35
*рабочий диапазон измерения датчика определяется характеристиками подключаемого термосопротивления

Измерительные модули ZET 7121 TermoTR-CAN имеют разъем для подключения термосопротивлений и разъем для подключения к измерительной сети.

Cторона подключения датчика температуры

Сторона подключения к измерительной сети

Двухпроводная схема подключения термосопротивления

Трехпроводная схема подключения термосопротивления

Схема подключения модулей ZET 7121 TermoTR-CAN к измерительной сети

На базе цифровых датчиков строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7174. Количество подключаемых датчиков подключаемых к модулю ZET 7174 не более 4. Программное обеспечение ZETLAB поддерживает подключение до 200 датчиков к одному компьютеру.

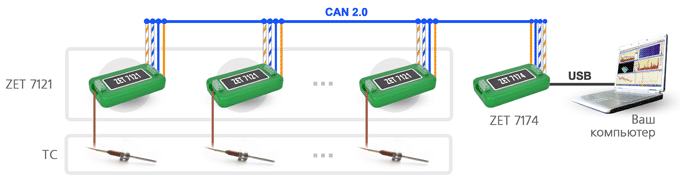

Схема распределенной сети измерения температуры с помощью термосопротивлений и модулей ZET 7121

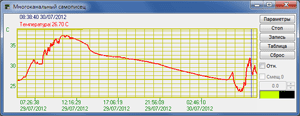

Результаты измерений в ZETLAB
