Наименование:
ZET 7140-S

Тип:
Вихретоковый датчик перемещения (проксиметр)

ТУ:
–

Краткое тех. описание:
–

Цена ZET 7140-S:
Уточняйте по телефону или через обратную связь.

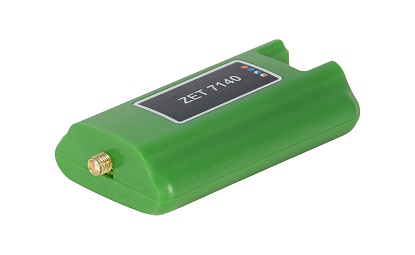

Вихретоковый датчик перемещения (проксиметр) ZET 7140-S

ОПИСАНИЕ:

цифровой датчик, передающий результаты измерений по интерфейсу CAN
измеряемый параметр: перемещение
тип первичного преобразователя: вихретоковый датчик

Цифровой вихретоковый датчик строится из первичного преобразователя (вихретокового пробника) и измерительного модуля ZET 7140-S EddyCurrent-CAN. Первичный преобразователь закрепляется вблизи исследуемого объекта и подключается к измерительному модулю. На выходе первичного преобразователя формируется сигнал, пропорциональный расстоянию до поверхности исследуемого объекта. Измерительный модуль оцифровывает сигнал с датчика и выдаёт значение измеряемой величины. Результаты измерений передаются по интерфейсу CAN.

ОСОБЕННОСТИ

Цифровые вихретоковые датчики предназначены для бесконтактного измерения вибрации, перемещения и частоты вращения электропроводящих объектов.

Параметр	Ед. измерения	Значение

Измеряемый параметр		расстояние
Способ измерения		бесконтактный
Тип подключаемых датчиков		вихретоковый пробник
Разъем для подключения датчиков		SMA
Диапазон измерения*	мкм	0...2500 - с пробником ВС701-05; 0...3500 - с пробником ВС701-07; 0...8000 - с пробником ВС701-17
Среднеквадратичное значение шума приведённое ко входу на частоте выдачи данных 50 Гц*	мкм	<5 - с пробником ВС701-05; <8 - с пробником ВС701-07; <20 - с пробником ВС701-17
Частота выдачи данных	Гц	50,100,500,1000,5000,10000
Интерфейс передачи данных		CAN
Питание устройства	В	от 9 до 24
Потребляемая мощность	Вт	1,5
Защита от переплюсовки		есть
Защита по входам от электростатического разряда 4 кВ		есть
Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)		есть
Рабочий диапазон температур	°C	-40...+100
Габаритные размеры	мм	210 x 50 x 30
Масса	г	400 (без датчика)
* - зависит от типа вихретокового пробника

СОСТАВ ИЗМЕРИТЕЛЬНОЙ СЕТИ

На базе цифровых датчиков строятся распределенные измерительные сети. Для подключения измерительной сети к системам ZETLAB и ZETVIEW используется преобразователь интерфейса ZET 7174. Количество датчиков подключаемых к модулю ZET 7174 не более 4. Для передачи данных по радиоканалу дополнительно используются модули ZET 7172. Программное обеспечение ZETLAB поддерживает подключение до 200 датчиков к одному компьютеру.

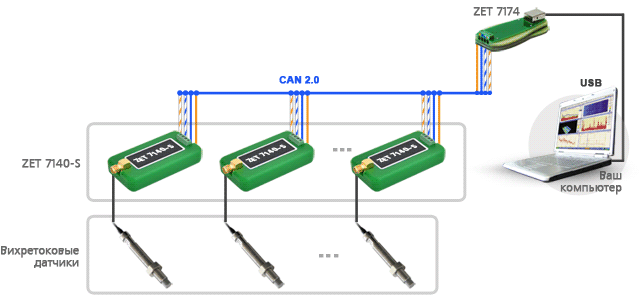

Распределенная измерительная сеть
