Описание
Технические данные

Наименование:
ZET 7140-R CAVITATION-CAN

Тип:
Цифровой датчик кавитации

ТУ:
–

Краткое тех. описание:
–

Цена ZET 7140-R CAVITATION-CAN:
Уточняйте по телефону или через обратную связь.

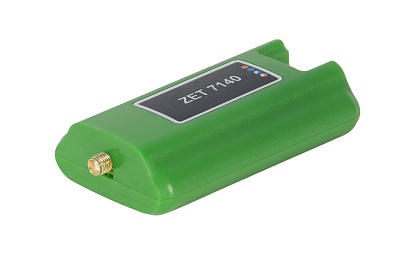

Цифровой датчик кавитации ZET 7140-R CAVITATION-CAN

ОПИСАНИЕ:

цифровой датчик, передающий результаты измерений по интерфейсу CAN
тип первичного преобразователя: датчик кавитации

УСТРОЙСТВО ЦИФРОВОГО ДАТЧИКА КАВИТАЦИИ ZET 7140-R

Устройство цифрового датчика кавитации представляет собой первичный преобразователь (преобразователь с чувствительным элементом, изготовленным из керамических пьезоэлектрических материалов) и измерительный модуль (ZET 7140-R). Первичный преобразователь устанавливается на исследуемом объекте и соединяется с измерительным модулем. Измерительный модуль осуществляет аналого-цифровое преобразование сигнала с датчика в значения параметров вибрации. Результаты измерений передаются по интерфейсу CAN.

Схема измерения с помощью датчика кавитации ВС 801

Характеристики первичного преобразователя устанавливаются в памяти устройства и измерения проводятся с учетом этих параметров. Таким образом, использование цифровых датчиков избавляет пользователя от необходимости настройки измерительных каналов и обработки данных

Датчики могут работать параллельно с модулями АЦП/ЦАП ZET 2XX и анализаторами спектра ZET 0XX. В этом случае все каналы объединяются и создают общее поле измерительных каналов.

ОСОБЕННОСТИ НАЗНАЧЕНИЕ ЦИФРОВОГО ДАТЧИКА ZET 7140-R CAVITATION-CAN

оценка эрозии;
зависимость скорости эрозии от режима работы;
улучшение кавитационных характеристик турбины;
прогнозирование эрозии;
оптимизация работы турбины, ГЭС;
отслеживание изменений, выявление инцидентов

Параметр	Ед. измерения	Значение

Тип разъёма для подключения первичного преобразователя		SMA
Измеряемый параметр		СКО сигнала с первичного преобразователя
Частота выдачи данных	Гц	1, 10, 100
Диапазон измерения		зависит от типа первичного преобразователя
Интерфейс передачи данных		CAN
Усиление		10
Входной диапазон	мВ	±100
Разрядность АЦП	бит	14
Частота дискретизации	МГц	1,2
Защита по входам от электростатического разряда 4 кВ		есть
Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)		есть
Питание устройства	В	от 9 до 24
Потребляемая мощность	Вт	1,5
Рабочий диапазон температур	°C	-40...+100
Габаритные размеры	мм	83 x 37 x 14
Масса	г	40

СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ИНТЕРФЕЙСА ZET 7140-R К ИЗМЕРИТЕЛЬНОЙ СЕТИ

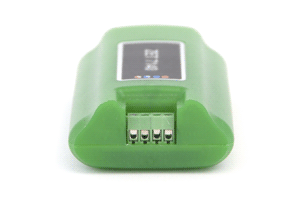

Модуль ZET 7140-R Cavitation-CAN - сторона подключения к измерительной сети

Модуль ZET 7140-R Cavitation-CAN - схема подключения к измерительной сети
