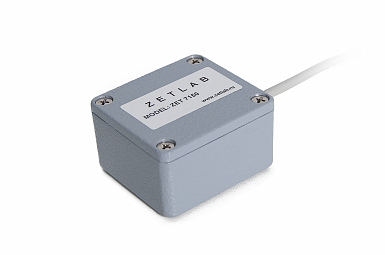

Цифровой сейсмодатчик ZET 7150

ZET 7150

ОПИСАНИЕ:
  • цифровой датчик, передающий результаты измерений по интерфейсу CAN

  • измеряемый параметр: параметры вибрации/мгновенные значения ускорения

  • со встроенным первичным преобразователем

  • тип первичного преобразователя: сейсмоприемник (сейсмическая охранная сигнализация)

  • предназначен для современных охранных систем сигнализации; скрытых сейсмических систем обнаружения; систем контроля безопасности объектов

Цифровой сейсмодатчик ZET 7150 состоит из первичного преобразователя, встроенного в измерительный модуль, что существенно экономит затраты на системы обнаружения. Первичный преобразователь принимает механические колебания и преобразует их в аналоговый сигнал, а измерительный модуль в свою очередь оцифровывает аналоговый сигнал и передает обработанные данные по интерфейсу CAN 2.0.

Cейсмодатчики ZET 7150 должны быть расположены по всему периметру охраняемого объекта. При несанкционированном доступе на территорию в месте возникновения вибрации (шума) образуются сейсмические волны, распространяющиеся во всех направлениях. В момент сейсмической активности сейсмоприемник фиксирует время и параметры воздействия сейсмической волны, передает оцифрованные данные на вход алгоритма детектирования и генерирует сигнал тревоги, если угроза обнаружена.

Следует отметить, что датчик обнаруживает только в одной плоскости, перпендикулярной к монтажному основанию.

Подключение цифровых сейсмодатчиков ZET 7150 к системам ZETLAB и ZETVIEW осуществляется с использованием преобразователя интерфейса.

ПРЕИМУЩЕСТВА ЦИФРОВЫХ ДАТЧИКОВ ОХРАННОЙ СИГНАЛИЗАЦИИ
  • простота установки и использования;
  • незаменимы на территориях с большим количеством препятствий (деревья, кустарники)., т.к. с помощью видеокамер выполнять слежение не всегда эффективно, по причине ограниченного угла обзора;
  • благодаря компактности датчики можно расположить в труднодоступных местах, что позволит их хорошо скрыть;
  • интеллектуальная обработка сигнала обеспечивает высокую вероятность обнаружения;
  • эффективная фильтрация ложных тревог;
  • не требует настроек, они сохранены во внутренней памяти датчика;
  • не требуется дополнительная обработка данных – с выхода цифрового сейсмодатчика выдаются уже измеренные значения;
  • точные измерения – измерительный модуль встроен в корпус датчика и оцифровка сигналов выполняется вблизи чувствительного элемента, что снижает влияние помех;
  • самоконтроль – автоматическая проверка исправности датчика;
  • экономичный вариант – для измерительных сетей не потребуются дорогие кабели, т.к. данные передаются в цифровом виде.
ОБЛАСТИ ПРИМЕНЕНИЯ

Cейсмоприемники широко применимы на различных объектах для систем охранной сигнализации и защиты от несанкционированного доступа:

  • в военных и аэрокосмических для обнаружения вторжения на периметр или через границу, для сейсмического анализа подземных бункеров, пещер и других военных объектов, обнаружения наземных мин и многое другое;
  • в энергокомпаниях для защиты трубопровода;
  • в промышленных компаниях для мониторинга дорог и крупногабаритной техники;
  • на различного рода предприятиях для охраны и сохранения безопасности сотрудников, а также материальных ценностей.
Параметр Ед. измерения Значение
Назначение

сейсмическая охранная сигнализация

Программа детектора сейсмических событий

есть

Измеряемый параметр

виброускорение, виброскорость, виброперемещение*

Стандартный набор фильтров

0,1 - 400; 1-10; 1 - 20; 0,1-100

Тип подключаемых датчиков

встроенный пьезодатчик

Диапазон измерений

м/с2

20

Шум

м/с2

0,001

Частотный диапазон

Гц

0,1 - 400

Защита по входам от электростатического разряда 4 кВ

есть

Защита по входам от превышения допустимого напряжения (ток не должен превышать 10 мА)

есть

Проверка целостности чувствительного элемента

есть

Контроль питания

есть

Индикация перегрузки

есть

Датчики температуры и положения

есть

Магнитный компас

есть

Частота выдачи данных

Гц

2000, 1000, 500, если выдача не мгновенных значений - 10

Рабочий диапазон температур

°С

-40...+100

Интерфейс передачи данных

CAN

Скорость обмена

кбит/с

100, 200, 300, 600, 1000

Питание устройства

В

от 9 до 24

Потребляемая мощность

Вт

0,5

Габаритные размеры

мм

63 x 58 x 35

Масса

г

240

**СКЗ, среднее, мин/макс значения

Датчики ZET 7150 имеют встроенный первичный преобразователь. Подключение к измерительной сети оcуществляется по интерфейсу CAN:

Номер контакта Назначение Маркировка
1 CAN 2.0 линия «H» Синий
2 CAN 2.0 линия «L» Бело-синий
3 + (9…24) В Оранжевый
4 - NC
5 GND Бело-оранжевый
6 CAN 2.0 линия «H» Синий
7 CAN 2.0 линия «L» Бело-синий

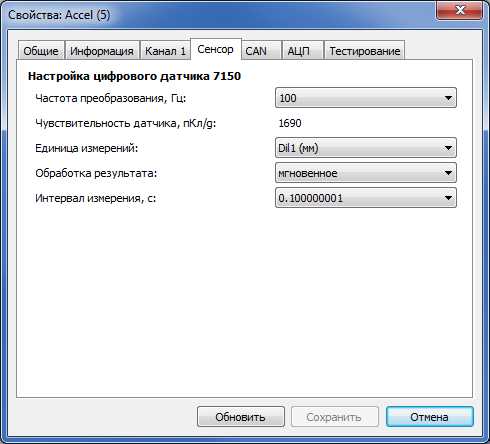

Для конфигурирования модулей ZET7150 необходимо на вкладке «Сенсор» настроить требуемые единицы измерения, при необходимости указать тип обработки результата и интервал измерения и выбрать частоту преобразования.

Настройка цифрового сейсмодатчика

Параметр Возможность изменения Допустимые значения Описание
Частота преобразования, Гц Да 100
500
2000
Частота, с которой датчик будет выдавать данные при настройке Обработка результата «мгновенное».
Для других случаев датчик выдает значения с частотой 10 Гц.
Чувствительность датчика, пКл/g Нет   Характеристика встроенного первичного преобразователя
Единица измерений Да RAW (mV)
RAW (g)
RAW (м/с2)
Vel1 (м/с)
Vel1 (мм/с)
Vel5 (м/с)
Vel5 (мм/с)
Dil1 (мм)
Dil5 (мм)
Данные могут выдаваться в исходном виде (RAW) и в отфильтрованном (все остальные). Velx — фильтрация сигнала ФВЧ x Гц с последующим интегрированием. Dilx — фильтрация сигнала ФВЧ x Гц с последующим двойным интегрированием
Обработка результата Да Мгновенное
Среднее
СКЗ
Максимальное минимальное
Выбор типа обработки сигнала
Интервал измерения да 0.1, 1, 10 Время вычисления значения при выборе опции «обработка результата», отличной от «мгновенное»
