ZET 7154

Тип:
Цифровой инклинометр

ТУ:
–

Краткое тех. описание:
–

Цена ZET 7154:
Уточняйте по телефону или через обратную связь.

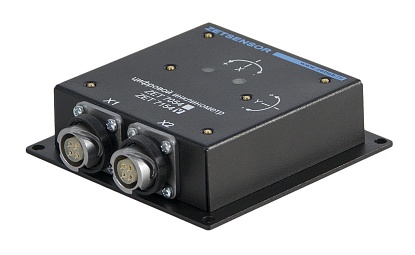

Цифровой инклинометр ZET 7154

ОПИСАНИЕ:

датчик с цифровым выходом CAN 2.0
встроенный первичный преобразователь
измеряемый параметр: угол наклона

Цифровой инклинометр ZET 7154 представляет собой измерительный модуль со встроенным первичным преобразователем. Инклинометр ZET 7154 с высокой точностью применим как в одноосном режиме, так и в двуосном режиме.

Инклинометр используется в статических системах для поддержания положения платформ (двуосный режим) с погрешностью не более 0,1%. Малое напряжение питания, использование протокола CAN все это позволяет встроить инклинометр ZET 7154 практически в любую промышленную систему. Функция "Установка в нулевое положение" позволяет установить датчик в ноль на каждой из осей, тем самым предупреждая критический наклон платформы по заданной координате.

Данные на выходе инклинометра (результаты измерений):

откалиброванные значения ускорений,
точные параметры углов наклона,
внутренняя температура,
значение напряжения,
формируемые сигналы о тревоге и об ошибках.

ОБЛАСТИ ПРИМЕНЕНИЯ

обеспечение стабильности положения, выравнивания платформ;
в робототехнике;
для измерения параметров положения и движения для сигнализирования о тревоге, в случае критичного изменения положения объекта;
охранные системы безопасности;
навигация.

ЗАВИСИМОСТЬ ОТ ТЕМПЕРАТУРЫ

Зависимость показаний инклинометра от изменения температуры представлена на рисунке ниже.

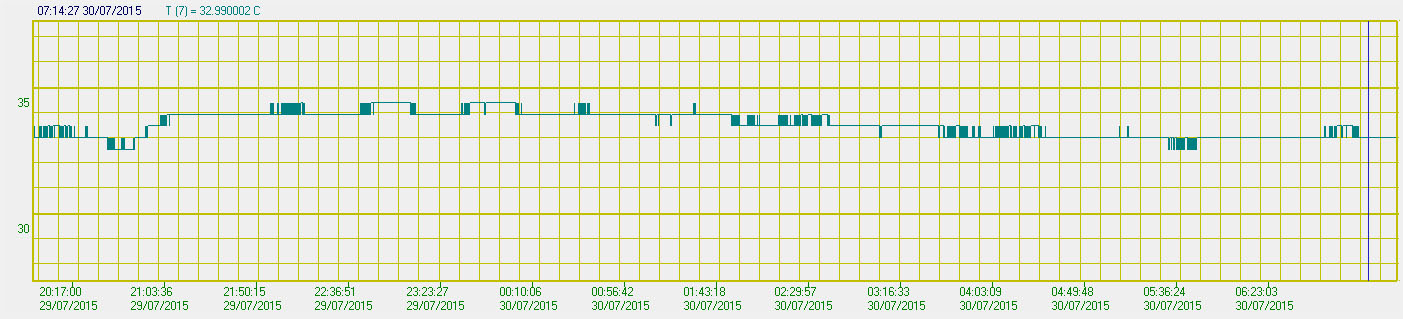

Суточные показания зависимости инклинометров ZET 7054 и ZET 7154 от температуры

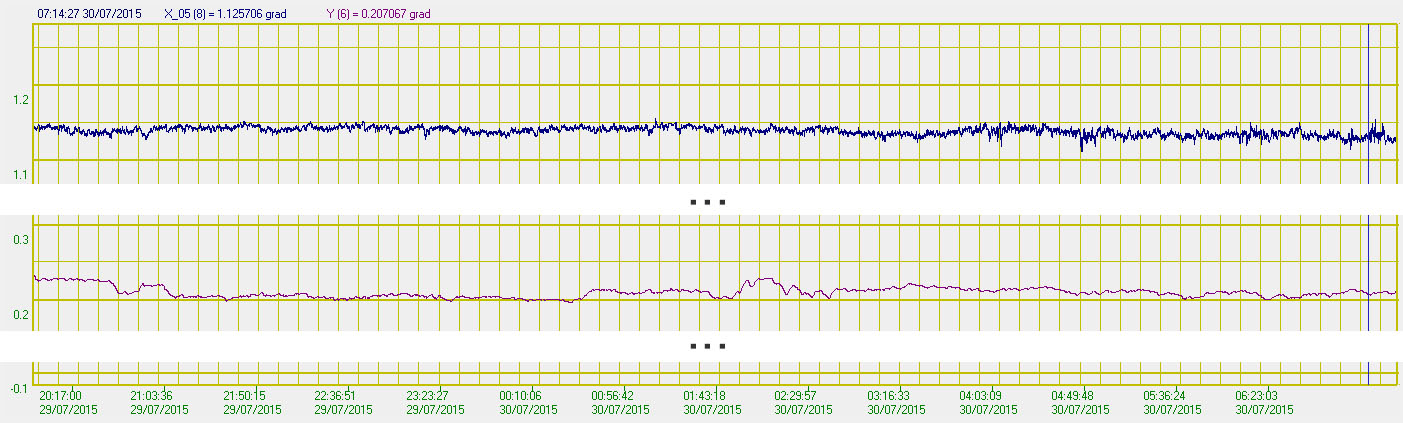

Показания инклинометра (оси Х и Y)

Изменение температуры (показания цифрового датчика температуры)

ОСОБЕННОСТИ

Выбранный диапазон измерения углов для измерительных осей инклинометра обеспечивается только в случае, если нулевые значения для обоих измерительных осей инклинометра соответствует его горизонтальному положению.

Старайтесь обеспечивать начальную установку инклинометра горизонтально, при этом руководствуясь направлением измерительных осей, приведенных на его корпусе, обеспечьте необходимую ориентацию инклинометра по азимуту.

Монтаж инклинометра (корпус для крепления по углам оснащен четырьмя отверстиями диаметром 4,5 мм) может быть выполнен непосредственно на контролируемую поверхность с использованием элементов крепления болты, дюбели и т.п. Для обеспечения возможности регулирования инклинометра по азимуту и горизонту установку инклинометра следует выполнять с использованием регулировочной площадки.

Регулировочная площадки по углам имеет четыре отверстия диаметром 5,5 мм для крепления на контролируемую поверхность.

Параметр	Ед. измерения	Значение

Измеряемый параметр		угол наклона
Наличие двух горизонтальных осей и одной вертикальной		есть
Диапазон измерений по одной вертикальной оси		±180°
Диапазон измерений по двум горизонтальным осям		±90°
Частота выдачи данных	бит/с	100, 200, 400, 800, 1600, 3200
Защита по входам от электростатического разряда 4 кВ		есть
Автоустановка в нулевое положение		есть
Погрешность измерения угла наклона		?0,1%
Интерфейс передачи данных		CAN
Питание устройства	В	от 9 до 24
Потребляемая мощность	Вт	0,5
Рабочий диапазон температур	°C	-40...+100

Чтобы построить измерительную сеть с использованием цифрового датчика вам понадобятся преобразователи интерфейсов для подключения датчиков к компьютеру с программным обеспечением ZETSENSOR. ПО автоматически определяет все инклинометры, подключенные к сети, проводит диагностику и оповещает пользователя о неисправности датчиков, если таковая имеется. Помимо стандартных стартовых функций программное обеспечение позволит на мониторе компьютера видеть все измерения, проводящиеся системой, своевременно предотвращать критические отклонения от заданных параметров и использовать полученные данные для дальнейших инженерных расчетов.

К одному интерфейсному модулю можно подключать до 60 цифровых инклинометров

Использование преобразователей интерфейсов необходимо не только для подключения к ПК, но также они могут обеспечить построение измерительных сетей, располагающихся на внушительном расстоянии от АРМ оператора, за счет возможности передачи данных по радиоканалу или GSМ.

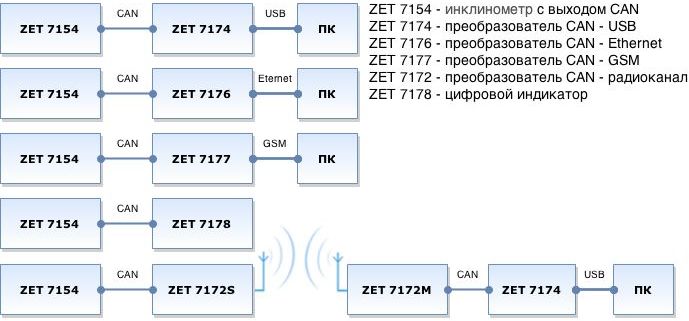

Варианты подключения инклинометра ZET 7154 к ПК

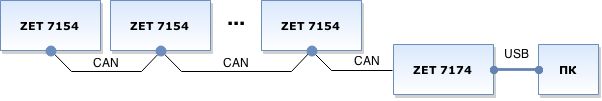

Варианты подключения цифровых инклинометров к ПК
