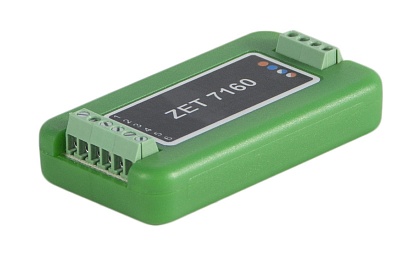

Цифровой порт ZET 7160
ОПИСАНИЕ:
-
цифровой порт: цифровой вход/выход, 4 бита, 0/5 В
-
для управления подключенными устройствами
-
используется в системах управления и автоматизации
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество каналов |
|
4*
|
|
Уровень сигнала |
В
|
5
|
|
Частота выдачи данных |
Гц
|
100,500,1000,1500,2000
|
|
Выходное питание |
|
5
|
|
Интерфейс передачи данных |
|
CAN 2.0
|
|
Потребляемая мощность |
Вт
|
0,5
|
|
Питание устройства |
В
|
от 7 до 24
|
|
Рабочий диапазон температур |
°C
|
-40...+100
|
|
Габаритные размеры |
мм
|
65 x 34 x 14
|
|
Масса |
г
|
35
|
|
*настраиваемых на вход/выход |
СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ
На рисунках ниже представлен внешний вид модуля ZET 7160 Digital-CAN со стороны
подключения к измерительной сети и схема подключения к измерительной сети.
|
ZET 7160 Digital-CAN.
Сторона подключения к
измерительной сети. |
ZET 7160 Digital-CAN. Схема
подключения к измерительной
сети. |
Для подключения управляющих модулей к системам ZETLAB и ZETVIEW используется
преобразователь интерфейса ZET 7174. Количество управляющих модулей подключаемых
к преобразователю интерфейса ZET 7174 — не более 4. Программное обеспечение
ZETLAB поддерживает подключение до 200 модулей к одному компьютеру. Управляющие
модули также могут подключаться к любой системе, использующей протокол Modbus по
интерфейсу CAN.
Управляющие устройства могут комплектоваться цифровыми датчиками для организации
обратной связи.
|
