ZET 7160-G ШИМ контроллер / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
ZET 7160-G

Тип:
ШИМ контроллер

ТУ:


Краткое тех. описание:


Цена ZET 7160-G:
Уточняйте по телефону или через обратную связь.

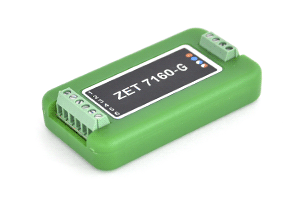

ШИМ контроллер ZET 7160-G

ZET 7160-G

ОПИСАНИЕ:
  • цифровой выход (ШИМ-регулирование), 0/5 В, время реакции 1 мс

  • одноканальный цифровой генератор, изменение скважности от 0 до 100%

  • интерфейс CAN 2.0, протокол Modbus

Параметр Ед. измерения Значение
Количество каналов

4

Уровень сигнала

В

5

Частота дискретизации

МГц

5

Максимальный выходной ток

мА

50

Выходное питание

В

5

Интерфейс передачи данных

CAN 2.0

Питание устройства

В

от 7 до 24

Рабочий диапазон температур

°C

-40...+100

Потребляемая мощность

Вт

0,5

Габаритные размер

мм

65 х 34 х 14

Масса

г

35

ОСОБЕННОСТИ

ZET 7160-G DigitalGenerator-CAN - одноканальный цифровой генератор c возможностью изменения скважности от 0 до 100%. Запуск производится как от внешнего цифрового сигнала, так и с помощью команды, полученной по сети CAN.

Интерфейс подключения к системам измерения и управления - CAN 2.0. Подключение к системам ZETLAB и ZETVIEW осуществляется с помощью преобразователя интерфейсов ZET 7174. Управляющие модули также могут подключаться к любой системе по интерфейсу CAN.

СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

На рисунках ниже представлен внешний вид модуля ZET 7160-G DigitalGenerator-CAN со стороны подключения к измерительной сети и схема подключения к измерительной сети.


ZET 7160-G DigitalGenerator-CAN. Сторона подключения к измерительной сети.

ZET 7160-G DigitalGenerator-CAN. Схема подключения к измерительной сети.
