Описание
Технические данные

Наименование:
ZET 7160-R

Тип:
ПИД-регулятор

ТУ:
–

Краткое тех. описание:
–

Цена ZET 7160-R:
Уточняйте по телефону или через обратную связь.

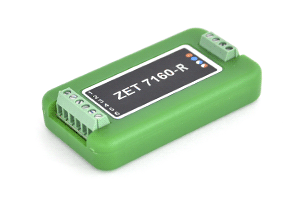

ПИД-регулятор ZET 7160-R

ОПИСАНИЕ:

двухпозиционный регулятор с ОС, 0/5 В
одноканальный цифровой генератор с обратной связью
интерфейс CAN 2.0, протокол Modbus

Параметр	Ед. измерения	Значение

Количество каналов		4
Алгоритм регулирования		ПИД-регулятор
Регулируемый параметр		скважность или частота
Уровень сигнала	В	5
Частота дискретизации	МГц	5
Выходное питание	В	5
Интерфейс передачи данных		CAN 2.0
Питание устройства	В	от 9 до 24
Потребляемая мощность	Вт	0,5
Рабочий диапазон температур	°C	-40...+100
Габаритные размер	мм	65 х 34 х 14
Масса	г	35

ОСОБЕННОСТИ

ZET 7160?R Regulator-CAN - одноканальный цифровой генератор с обратной связью. Осуществляет ПИД-регулирование либо скважностью, либо частотой сигнала. Интерфейс подключения к системам измерения и управления - CAN 2.0. Подключение к системам ZETLAB и ZETVIEW осуществляется с помощью преобразователя интерфейсов ZET 7174. Управляющие модули также могут подключаться к любой системе по интерфейсу CAN.

СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

На рисунках ниже представлен внешний вид модуля ZET 7160-R Regulator-CAN со стороны подключения к измерительной сети и схема подключения к измерительной сети.

ZET 7160-R Regulator-CAN. Сторона подключения к измерительной сети.

ZET 7160-R Regulator-CAN. Схема подключения к измерительной сети.
