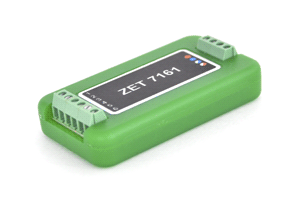

Двухканальный управляющий модуль ZET 7161 «сухой» контакт
ОПИСАНИЕ:
-
сухой контакт: гальванически развязанное реле, 0/500 В
-
передача данных осуществляется по интерфейсу CAN 2.0
-
двухканальный управляющий модуль «сухой» контакт
-
условия срабатывания могут быть как по превышению порога, так и
по команде, полученной по интерфейсу CAN
ZET 7161 DryContact-CAN — двухканальный управляющий модуль «сухой» контакт.
Условия срабатывания могут быть как по превышению порога, так и по команде,
полученной по интерфейсу CAN.
Для организации обратной связи управляющие устройства могут комплектоваться
цифровыми датчиками.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Количество каналов |
|
2
|
|
Изоляция |
В
|
500
|
|
Максимальный ток |
А
|
1
|
|
Сопротивление в замкнутом состоянии |
мОм
|
20
|
|
Частота дискретизации |
МГц
|
5
|
|
Интерфейс передачи данных |
|
CAN 2.0
|
|
Питание устройства |
В
|
от 9 до 24
|
|
Потребляемая мощность |
Вт
|
0,9
|
|
Выходное питание |
В
|
5
|
|
Габаритные размер |
мм
|
84 х 45 х 14
|
|
Масса |
г
|
50
|
СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ
На рисунках ниже представлен внешний вид модуля ZET 7161 DryContact-CAN со
стороны подключения к измерительной сети и схема подключения к измерительной
сети.
|
Сторона подключения к измерительной сети.
|
Схема подключения к измерительной сети.
|
Для подключения управляющих модулей к системам ZETLAB и ZETVIEW используется
преобразователь интерфейса ZET 7174. Количество управляющих модулей подключаемых
к преобразователю интерфейса ZET 7174 — не более 4. Программное обеспечение
ZETLAB поддерживает подключение до 200 модулей к одному компьютеру. Управляющие
модули также могут подключаться к любой системе по интерфейсу CAN.
|
