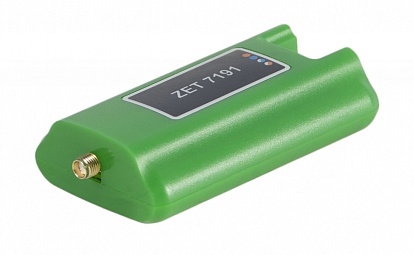

Высокочастотный генератор ZET 7191
ОПИСАНИЕ:
-
генерация высокочастотных сигналов (синус, радиоимпульс)
-
имитация сигналов АЭ для настройки датчиков акустической эмиссии
-
воспроизведение сигналов с помощью излучающего гидрофона при
калибровке гидрофонов
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Метрологические характеристики |
|
|
|
Диапазон выходного сигнала |
B
|
от -2 до +2
|
|
Частота дискретизации |
кГц
|
100, 500, 1000, 6000, 12000, 24000
|
|
Технические характеристики |
|
|
|
Количество каналов |
|
1
|
|
Интерфейс передачи данных |
|
CAN 2.0
|
|
Скорость обмена |
кбит/с
|
100, 300, 1000
|
|
Защита по интерфейсным входам: |
|
|
|
Перенапряжения (ток 1 A) |
B
|
19
|
|
Импульсная (350 Вт, 8/20 мкс) |
B
|
28
|
|
Эксплуатационные характеристики |
|
|
|
Питание устройства |
B
|
от 9 до 24
|
|
Потребляемый ток при напряжении 12 В |
мА
|
до 110
|
|
Защита от переполюсовки |
|
есть
|
|
Габаритные размеры |
мм
|
84х45х14
|
|
Масса |
г
|
50
|
|
Температурный диапазон эксплуатации |
°С
|
от -40 до +100
|
Разъём со стороны генератора (выход): SMA. Разъём со стороны подключения к шине
CAN:
| Номер контакта |
Назначение |
Маркировка |
| 1 |
+ (9…24) В |
Оранжевый |
| 2 |
CAN 2.0 линия «H» |
Синий |
| 3 |
CAN 2.0 линия «L» |
Бело-синий |
| 4 |
GND |
Бело - оранжевый |
|
