Описание
Технические данные

Наименование:
ZET 7178

Тип:
Модуль

ТУ:
–

Краткое тех. описание:
–

Цена ZET 7178:
Уточняйте по телефону или через обратную связь.

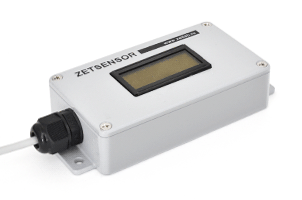

Модуль ZET 7178

ОПИСАНИЕ:

для индикации значений измеряемых параметров
для подключения к измерительным сетям на базе интеллектуальных датчиков с интерфейсом CAN
позволяет отслеживать напряжение на шине питания в сети с помощью программы "Осциллограф" из пакета ZETLAB или на экране модуля

Параметр	Ед. измерения	Значение

Интерфейс подключения к интеллектуальным датчикам		CAN
Количество одновременно подключаемых интеллектуальных датчиков		62
Суммарная частота потоковых данных по всем нодам	сэмпл/с	до 6000
Питание подключаемых интеллектуальных датчиков		внешнее
Питание устройства	В	от 9 до 24
Потребляемая мощность	Вт	1,2
Габаритные размеры	мм	84 x 45 x 14
Рабочий диапазон температур	°C	-40 ... +100
Запись данных на microSD карту в отсутствие подключения к ПК		опция
Пропускная способность сохранения данных с каждого CAN-устройства	кБайт/с	до 10
Скорость чтения данных с microSD карты на ПК	кБайт/с	не ниже 500
Файловая система		FAT32
Поддерживаемые microSD		SD и SDHC объемом до 32 Гб
Возможность кольцевой записи		есть
Масса	г	250

ОСОБЕННОСТИ

Модуль ZET 7178 предназначен для подключения к измерительным сетям на базе интеллектуальных датчиков с интерфейсом CAN и служит для индикации значений измеряемых параметров. Так же модуль позволяет отслеживать напряжение на шине питания в сети с помощью программы "Осциллограф" из пакета ZETLAB или на экране модуля

Настройка параметров индикации производится с ПК через любой преобразователь интерфейса CAN ? PC серии ZET 717Х (на данный момент ZET 7174 или ZET 7176)

Настраиваемые параметры:

яркость подсветки индикатора;
контраст индикатора;
множитель – на что нужно умножить данные перед выводом на экран, позволяет масштабировать и изменять диапазон отображаемых значений;
адрес устройства в сети, с которого нужно брать информацию для индикации.

ПОДКЛЮЧЕНИЕ К ИЗМЕРИТЕЛЬНОЙ СЕТИ

Цифровой индикатор имеет неразъёмный кабель без соединителя со стороны подключения к измерительной сети. Маркировка жил кабеля и схема подключения к измерительной сети приведены в таблице и на рисунке ниже.

Номер контакта	Обозначение	Цвет проводника кабеля
1	"+" (9...24) В	оранжевый
2	CAN 2.0 линия "А"	синий
3	CAN 2.0 линия "В"	бело-синий
4	"-" (9...24) В	бело-оранжевый

Схема подключения к измерительной сети
