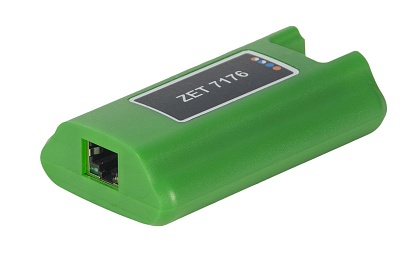

Преобразователь интерфейса ETHERNET/WI-FI ? CAN ZET 7176
ОПИСАНИЕ:
«Датчики соединяются по CAN», «сбор показаний с датчиков через Ethernet или
Wi-Fi» — обычно такие требования возникают при создании систем сбора данных.
Сейчас люди хотят принимать данные с датчиков и мониторить их работу с помощью
интернета (даже мобильного устройства), спрос на дистанционный контроль
существенно возрос. Такая возможность значительно упрощает жизнь, поскольку
через интернет можно контролировать работу системы, которая находится на другом
конце города, а может даже страны...
Преобразователь интерфейса Ethernet/Wi-Fi?CAN ZET 7176 предназначен для
подключения измерительных сетей на базе цифровых датчиков с интерфейсом CAN к ПК
по сети Wi-Fi или Ethernet. Пропускная способность сетей Wi-Fi или Ethernet
позволяет без задержек исполнять команды и передавать большие объемы данных.
С помощью совместного использования преобразователей интерфейса ZET7176 и ZET
7172 можно построить измерительные сети с интерфейсом передачи данных
по радиоканалу.
Система сбора данных с применением наших датчиков довольна проста. Цифровые
датчики, передающие результаты по интерфейсу CAN, подключаются к преобразователю
интерфейса ZET 7176, который в свою очередь должен быть соединен с роутером,
либо напрямую с ПК с помощью Ethernet кабеля. Дальше все предельно ясно,
преобразователь интерфейса ZET 7176 собирает данные с цифровых датчиков по CAN
и передает их на ПК по Wi-Fi или Ethernet.
СМЕННЫЙ НОСИТЕЛЬ ИНФОРМАЦИИ (ОПЦИЯ)
Опционно модуль ZET 7176 может комплектоваться microSD картой для записи
сигналов в автономном режиме для последующей обработки. При отсутствии
подключения модуля ZET7176 к ПК осуществляется запись потока данных с CAN
на microSD карту. Наличие подключения модуля ZET7176 к ПК определяется
по питанию на шине Ethernet. В случае, когда нужна фактическая дата измерений
в комплект поставки должен входить модуль ZET 7175.
Модули ZETSENSOR могут работать параллельно с модулями АЦП/ЦАП ZET 2XX
и анализаторами спектра ZET 0XX. В этом случае все каналы объединяются и создают
общее поле измерительных каналов.
Для защиты измерительных сетей на базе цифровых датчиков ZETSENSOR с интерфейсом
RS-485 используются устройства серии DTB.
В пакете ZETLAB имеются драйвера для модулей ZET 7176. Сервер данных ZETLAB
автоматически определяет наличие устройств на линии CAN, считывает название
измерительного канала, единицу измерения, верхний и нижний диапазон допустимых
значений параметров и в непрерывном режиме считывает данные измерительного
канала и формирует непрерывный синхронизированный канал в среде ZETLAB. Сервер
данных ZETLAB сканирует линию по всем доступным адресам и в случае появления
нового устройства динамически подключает новый канал в систему. При обнаружении
нового устройства ZET 7176 сервер данных ZETLAB также подключает все каналы на
ходу. Таким образом линию можно обслуживать не прерывая процесс работы по другим
каналам, т.е. система допускает "горячую" замену элементов.
Параметр |
Ед. измерения |
Значение |
|
Интерфейс подключения к ПК |
|
Ethernet 100 Мбит/с
|
Преобразование интерфейсов |
|
Ethernet/Wi-Fi в CAN
|
Максимальное количество одновременно
подключаемых модулей
(Фактически возможное число подключаемых модулей
зависит отзагрузки
канала передачи данных) |
|
8
|
Суммарная частота потоковых данных по всем нодам |
сэмпл/с
|
до 6000
|
Питание подключаемых интеллектуальных датчиков |
|
внешнее
|
Питание устройства |
В
|
от 9 до 24
|
Потребляемый ток при напряжении 12 В |
мА
|
до 100
|
Габаритные размеры |
мм
|
84 x 45 x 14
|
Рабочий диапазон температур |
°C
|
-40 ... +100
|
Запись данных на microSD карту в отсутствие
подключения к ПК |
|
опция
|
Пропускная способность сохранения данных с
каждого CAN-устройства |
кБайт/с
|
до 10
|
Скорость чтения данных с microSD карты на ПК |
кБайт/с
|
не ниже 500
|
Файловая система |
|
FAT32
|
Поддерживаемые microSD |
|
SD и SDHC объемом до 32 Гб
|
Возможность кольцевой записи |
|
есть
|
Масса |
г
|
35
|
СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ИНТЕРФЕЙСА ZET 7176 К ИЗМЕРИТЕЛЬНОЙ СЕТИ
Маркировка жил кабеля и схема подключения к измерительной сети приведены в
таблице и на рисунке ниже.
Номер
контакта
|
Обозначение
|
Цвет
проводника
кабеля
|
1
|
"+" (9...24) В
|
оранжевый
|
2
|
CAN 2.0 линия
"А"
|
синий
|
3
|
CAN 2.0 линия
"В"
|
бело-синий
|
4
|
"-" (9...24) В
|
бело-оранжевый
|
|
Схема подключения к измерительной сети
|

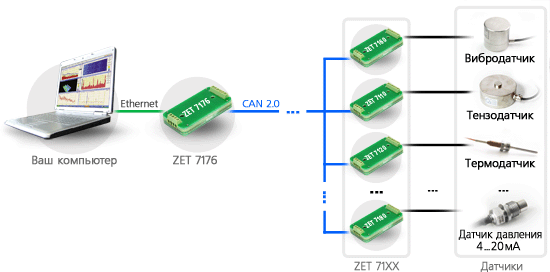

CТРУКТУРНАЯ СХЕМА ИЗМЕРЕНИЯ
|
