Описание
Технические данные

Наименование:
Преобразователь интерфейса радиоканал ? CAN

Тип:
–

ТУ:
–

Краткое тех. описание:
–

Цена Преобразователь интерфейса радиоканал ? CAN:
Уточняйте по телефону или через обратную связь.

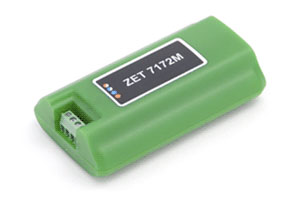

Преобразователь интерфейса радиоканал ? CAN

ОПИСАНИЕ:

для построения измерительных сетей на базе цифровых датчиков с передачей данных по радиоканалу
для передачи данных с цифровых датчиков в программы ZETLAB SENSOR

Ниже представлена структурная схема измерительной сети на базе цифровых датчиков с передачей данных по радиоканалу. Подключение измерительной сети к ПК осуществляется с помощью преобразователя интерфейсов ZET 7174.

ОСОБЕННОСТИ

Предназначен для организации беспроводного доступа к фрагменту измерительной линии с использованием радиоканала.

Работа радиоканала обеспечивается только совместно с модулем ZET7172S при этом модуль ZET7172M должен быть расположен в конце фрагмента измерительной линии идущей от преобразователя интерфейса, а модуль ZET7172S в начале фрагмента измерительной линии, расположенной за сегментом измерительной линии организованным по радиоканалу.

Параметр	Ед. измерения	Значение

Преобразование интерфейсов		Радиоканал в CAN
Радиус действия	м	10
Скорость передачи данных	отсчетов/с	600
Протокол обмена		ZigBee
Частота обмена	ГГц	2,4
Потребляемая мощность	Вт	1
Мощность излучения	мВт	1
Максимальное количество подключаемых цифровых датчиков к сегменту измерительной сети расположенному за радиоканалом	шт	20
Рабочий диапазон температур	°C	-40...+100
Габаритные размеры	мм	65 х 34 х 14

СХЕМА ПОДКЛЮЧЕНИЯ К ИЗМЕРИТЕЛЬНОЙ СЕТИ
