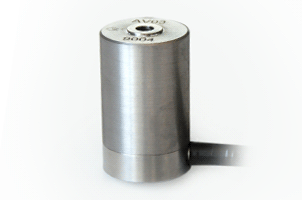

Акселерометр АV02-01
ОПИСАНИЕ:
-
преобразователь виброскорости с выходом по току;
-
взрывозащищенное исполнение;
-
чувствительность 4-20 мА.
Преобразователи
виброскорости с выходом по току AV02-01 применяются
для измерения виброскорости в составе
стационарных вибродиагностических систем.
Встроенный
электронный усилитель – нормирующий
преобразователь обеспечивает преобразование
сигнала, пропорционального виброскорости, с
пьезоэлектрического элемента в стандартный
токовый сигнал 4-20 мА.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
АКСЕЛЕРОМЕТРА АV02-01
ОСОБЕННОСТИ
Электрическая изоляция
пьезоэлемента и встроенного усилителя-преобразователя от корпуса
исключает влияние на результаты измерений заземляющих контурных
токов;
Прочная конструкция, герметичный корпус и неразъемный
бронированный кабель;
Стабильность характеристик и надёжность в процессе
эксплуатации;
Взрывозащитное исполнение.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Чувствительность |
|
4 - 20 мА
|
|
Частотный диапазон |
Гц
|
10 - 1000
|
|
Собственная частота в закрепленном состоянии |
кГц
|
> 5
|
|
Относительная поперечная чувствительность |
%
|
< 5
|
|
Диапазон измеряемых скоростей |
мм/с
|
0,1 - 20
|
|
Максимальное ускорение (пиковое значение) |
м/с2
|
± 100
|
|
Нелинейность амплитудной характеристики |
%
|
± 2,5
|
|
Коэффициент преобразования виброскорости в
токовый сигнал 4-20 мА |
мА/мм/с
|
0,8 ± 0,025
|
|
Сопротивление нагрузки в цепи токового выхода
при напряжении питания 9 … 25 В |
Ом
|
? 100 ... 800
|
|
Температурный диапазон |
°С
|
-40 ... +85
|
|
Напряжение питания (пост.) |
В
|
9 - 25
|
|
Максимальное выходное напряжение |
В
|
± 5
|
|
Материал корпуса |
|
нержавеющая сталь
|
|
Кабель (встроенный) |
м
|
2
|
|
Защита кабеля |
|
металлорукав
|
|
Масса |
г
|
95 - без кабеля
|

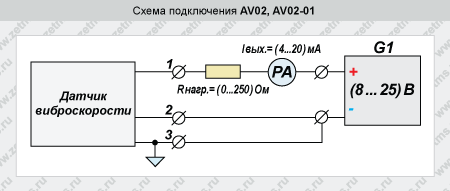

СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ВИБРОСКОРОСТИ
AV02-01
|
