Наименование:
АV02

Тип:
Акселерометр

ТУ:


Краткое тех. описание:


Цена АV02:
Уточняйте по телефону или через обратную связь.

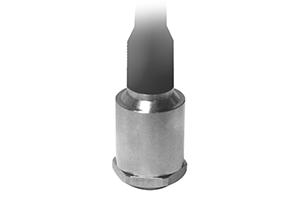

Акселерометр АV02

АV02

ОПИСАНИЕ:
  • преобразователь виброскорости с выходом по току;

  • взрывозащищенное исполнение;

  • чувствительность 4-20 мА.

Преобразователи виброскорости с выходом по току AV02 применяются для измерения виброскорости в составе стационарных вибродиагностических систем.

Встроенный электронный усилитель – нормирующий преобразователь обеспечивает преобразование сигнала, пропорционального виброскорости, с пьезоэлектрического элемента в стандартный токовый сигнал 4-20 мА.


ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АV02

ОСОБЕННОСТИ
  • Электрическая изоляция пьезоэлемента и встроенного усилителя-преобразователя от корпуса исключает влияние на результаты измерений заземляющих контурных токов;
  • Прочная конструкция, герметичный корпус и неразъемный бронированный кабель;
  • Стабильность характеристик и надёжность в процессе эксплуатации;
  • Взрывозащитное исполнение.
  • Параметр Ед. измерения Значение
    Чувствительность

    4 - 20 мА

    Частотный диапазон

    Гц

    10 - 1000

    Собственная частота в закрепленном состоянии

    кГц

    > 5

    Коэффициент преобразования виброскорости в токовый сигнал 4-20 мА

    мА/мм/с

    0,8 ± 0,025

    Относительная поперечная чувствительность

    %

    < 5

    Нелинейность амплитудной характеристики

    %

    ± 2,5

    Диапазон измеряемых скоростей

    мм/с

    0,1 - 20

    Максимальное ускорение (пиковое значение)

    м/с2

    ± 100

    Температурный диапазон

    °С

    -40 ... +85

    Максимальное выходное напряжение

    В

    ± 5

    Напряжение питания (пост.)

    В

    9 - 25

    Сопротивление нагрузки в цепи токового выхода при напряжении питания 9 … 25 В

    Ом

    ? 100 ... 800

    Материал корпуса

    нержавеющая сталь

    Защита кабеля

    металлорукав

    Кабель (встроенный)

    м

    2

    Масса

    г

    95 - без кабеля

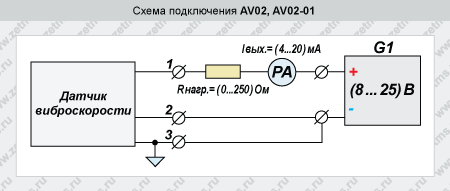

    СХЕМА ПОДКЛЮЧЕНИЯ ПРЕОБРАЗОВАТЕЛЯ ВИБРОСКОРОСТИ AV02
