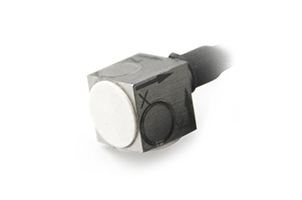

Акселерометр АР20
ОПИСАНИЕ:
-
трехкомпонентный акселерометр;
-
широкий диапазон рабочих температур;
-
чувствительность 2 пКл/g;
-
вибродатчик с зарядовым выходом.
Миниатюрный
трехкомпонентный акселерометр АР20 предназначен
для одновременного измерения трех
взаимоперпендикулярных составляющих
пространственного вибрационного и ударного
ускорения.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
АКСЕЛЕРОМЕТРА АР20
ОСОБЕННОСТИ
Акселерометры АР20
зарегистрированы в Государственном реестре средств измерений под
№ 41232-09
- Конструкция с тремя сдвиговыми
чувствительными элементами;
- Неразъемный трехжильный
антивибрационный кабель;
- Сочетание миниатюрности и
приемлемой чувствительности;
- Непосредственное подключение к
анализаторам спектра ZET
017 через усилители заряда или
ZET 440.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Чувствительность |
|
2 пКл/g
|
|
Частотный диапазон |
Гц
|
0,5 - 18000
|
|
Амплитудный диапазон |
g
|
± 5000
|
|
Относительная поперечная чувствительность |
%
|
< 5
|
|
Максимальный удар (пиковое значение) |
g
|
± 10 000
|
|
Температурный диапазон |
°С
|
-60 ... +150
|
|
Собственная частота в закрепленном состоянии |
кГц
|
> 50
|
|
Деформационная чувствительность |
g х м/мкм
|
< 0,005
|
|
Электрическая емкость |
пФ
|
600 - 900
|
|
Сопротивление изоляции в нормальных условиях |
МОм
|
> 10 000
|
|
Масса |
г
|
5
|
|
Масса с кабелем |
г
|
8
|
|
Материал корпуса |
определяется при заказе
|
титановый сплав / нержавеющая сталь
|
|
Кабель (определяется при заказе, встроенный 2 м) |
м
|
2
|

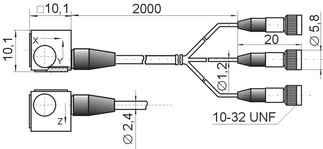

ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР20
|
