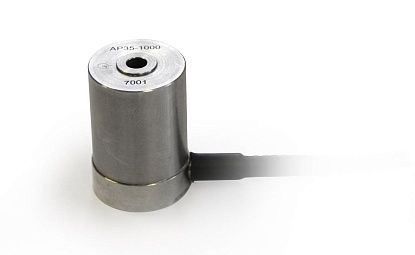

Акселерометр АР35
ОПИСАНИЕ:
-
промышленный акселерометры со встроенной электроникой;
-
чувствительность 10-100 мВ/g;
-
взрывозащищенное исполнение.
Промышленные
акселерометры со встроенной электроникой АР35 предназначен
для измерения вибрационного и ударного ускорения
в диагностических системах и при лабораторных
исследованиях в условиях сильных
электромагнитных полей.
ЭЛЕКТРИЧЕСКАЯ СХЕМА
ПРОМЫШЛЕННОГО АКСЕЛЕРОМЕТРА АР35 С
МЕТАЛЛОРУКАВОМ
ЭЛЕКТРИЧЕСКАЯ СХЕМА
ПРОМЫШЛЕННОГО АКСЕЛЕРОМЕТРА АР35
БЕЗ МЕТАЛЛОРУКАВА
ОСОБЕННОСТИ
Вибропреобразователи АР35
зарегистрированы в реестре средств измерений РФ под № 22565-07.
Акселерометры АР35 имеют
4 варианта исполнения: АР35-10,
АР35-30, АР35-50, АР35-100;
Электрическая
изоляция чувствительного элемента и встроенного
усилителя от корпуса;
Сочетание
высоких значений осевой чувствительности,
собственной частоты и ударной стойкости;
Низкая
чувствительность к электромагнитным полям;
Встроенный
предусилитель стандарта ICP;
Низкий уровень
собственного шума;
Взрывозащищенное
исполнение Exib II СТ4;
Возможность
непосредственного подключения к анализатору
спектра ZET 017.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Чувствительность |
|
10, 30, 50,100 мВ/g
|
|
Чувствительность зависит от варианта
исполнения |
|
|
|
Относительная поперечная чувствительность |
%
|
< 5
|
|
Частотный диапазон |
Гц
|
0,5 - 11000
|
|
Амплитудный диапазон |
g
|
±50,±100,±160,±480
|
|
Амплитудный диапазон зависит от варианта
исполнения |
|
|
|
Максимальный удар (пиковое значение) |
g
|
± 500
|
|
Напряжение питания (в зависимости от варианта
исполнения) |
В
|
15 - 30 / 18 - 30
|
|
Уровень постоянного напряжения на выходе ( в
зависимости от варианта исполнения) |
В
|
8 - 11 / 11 - 13
|
|
Температурный диапазон |
°С
|
-40 ... +125
|
|
Материал корпуса |
|
нержавеющая сталь
|
|
Кабель (длина кабеля определяется при заказе,
встроенный 2 м, в металлорукаве) |
м
|
2
|
|
Тип соединителя (определяется при заказе) |
|
2РМД18КПН4Г5В1
|
|
Масса |
г
|
39
|
СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА АР35 К АНАЛИЗАТОРУ
СПЕКТРА
Встроенный предусилитель стандарта ICP позволяет
напрямую подключать датчики АР35 к
анализаторам спектра ZET 017.
Программное обеспечение ZETLАВ, поставляемое
с анализаторами спектра, позволяет сразу же увидеть все необходимые параметры
сигнала, вести запись сигналов, а также создавать автоматизированные системы
измерений.

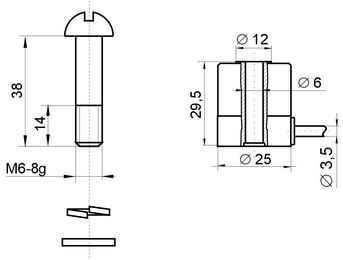

ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР35 С МЕТАЛЛОРУКАВОМ

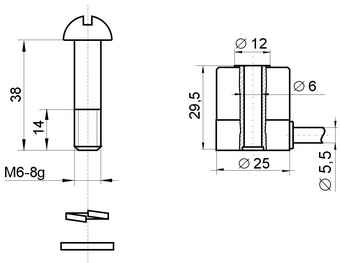

ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР35 БЕЗ МЕТАЛЛОРУКАВА
|
