АР28 Акселерометр / Функциональная аппаратура / Каталог продукции
  • Описание
  • Технические данные
Наименование:
АР28

Тип:
Акселерометр

ТУ:


Краткое тех. описание:


Цена АР28:
Уточняйте по телефону или через обратную связь.

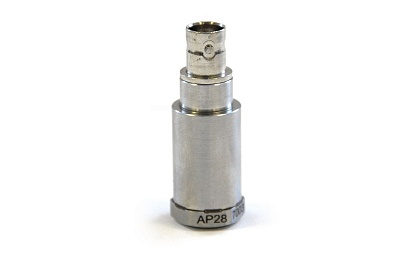

Акселерометр АР28

АР28

ОПИСАНИЕ:
  • акселерометры общего назначения со встроенной электроникой;

  • чувствительность 10 - 100 мВ/g;

  • частотный диапазон: 0,5 - 10000 Гц.

Акселерометры АР28 предназначены для проведения испытаний на электродинамических вибростендах и ударных установках для измерения вибрационного и ударного ускорения в диагностических системах и при лабораторных исследованиях в условиях сильных электромагнитных полей.

ЭЛЕКТРИЧЕСКАЯ СХЕМА АКСЕЛЕРОМЕТРА АР28

ОСОБЕННОСТИ

Вибропреобразователи АР28 внесены в реестр средств измерений РФ под № 22569-07

  • Акселерометры АР28 имеют 4 варианта исполнения: АР28-10, АР28-30, АР28-50, АР28-100;
  • Сочетание высоких значений осевой чувствительности, собственной частоты и ударной стойкости;
  • Низкая чувствительность к электромагнитным полям;
  • Встроенный предусилитель стандарта ICP;
  • Широкий диапазон питающего напряжения и тока;
  • Низкий уровень собственного шума;
  • Возможность непосредственного подключения к анализатору спектра ZET 017.
Параметр Ед. измерения Значение
Чувствительность

10, 30, 50, 100 мВ/g

Чувствительность зависит от варианта исполнения

Относительная поперечная чувствительность

%

< 5

Частотный диапазон

Гц

0,5 - 10000

Амплитудный диапазон

g (в зависимости от варианта исполнения)

± 50, ± 100, ± 160, ± 500

Максимальный удар (пиковое значение)

g

± 1000

Напряжение питания (в зависимости от варианта исполнения)

В

15 - 30 / 18 -30

Уровень постоянного напряжения на выходе (в зависимости от варианта исполнения)

В

8 - 11 / 10 - 13

Ток питания

мА

2 - 20

Температурный диапазон

°С

-40 ... +125

Материал

нержавеющая сталь

Тип соединителя (определяется вариантом исполнения)

BNC / 10-32UNF

Масса

г (определяется вариантом исполнения)

25 / 40

СХЕМА ПОДКЛЮЧЕНИЯ АКСЕЛЕРОМЕТРА АР28 К АНАЛИЗАТОРУ СПЕКТРА

Встроенный предусилитель стандарта ICP позволяет напрямую подключать акселерометр АР28 к анализаторам спектра ZET 017.


ГАБАРИТЫ АКСЕЛЕРОМЕТРА АР28 В РАЗНЫХ ВАРИАНТАХ ИСПОЛНЕНИЯ В ЗАВИСИМОСТИ ОТ ТИПА СОЕДИНИТЕЛЯ
