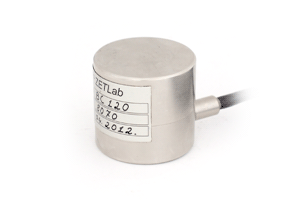

Cейсмодатчик ВС 120-SG
ОПИСАНИЕ:
-
сейсмический акселерометр;
-
чувствительность 5 000 мВ/g;
-
частотный диапазон от 0,5 до 3000 Гц;
-
масса 640 г.
Сейсмические акселерометры ВС
120-SG предназначены для регистрации механических колебаний и преобразования
их в пропорциональный электрический сигнал.
Два варианта исполнения (модификации СМ и SG) позволяют подобрать наиболее
подходящий способ крепления датчика.
Встроенный усилитель стандарта ICP позволяет напрямую подключать сейсмометры ВС
120-SG к и анализаторам спектра
(при заказе необходимо уточнить тип разъема). Датчики ВС
120-SG используются в системах
обнаружения утечек и мобильных течеискателях.
|
Параметр |
Ед. измерения |
Значение |
|
|
|
Измеряемый параметр |
|
обнаружение утечек
|
|
Чувствительность |
|
5000 мВ/g
|
|
Относительная поперечная чувствительность |
%
|
<5
|
|
Амплитудный диапазон |
g
|
±1
|
|
Максимальный удар |
g
|
±10
|
|
Частотный диапазон |
Гц
|
0,5...3000
|
|
Собственная частота |
кГц
|
>5
|
|
Собственные шумы, СКЗ (1 Гц…3 кГц) |
g
|
<0,0003
|
|
Выходное сопротивление |
Ом
|
<500
|
|
Температурный диапазон |
°С
|
-40…+125
|
|
Напряжение питания ICP |
В
|
+18...30
|
|
Ток питания |
мА
|
3
|
|
Уровень постоянного напряжения на выходе |
В
|
10...13
|
|
Время установления рабочего режима |
с
|
10
|
|
Материал корпуса |
|
анодированная сталь
|
|
Масса |
кг
|
0,64
|
|
Кабель, стандартное исполнение* |
|
встроенный, 2 м
|
|
Разъём, стандартное исполнение* |
|
без разъема
|
|
* о необходимости изменения длины кабеля или
исполнения с разъёмом, указывать в комментарии к
заказу |
ЭЛЕКТРИЧЕСКАЯ СХЕМА ДАТЧИКА ВС 120-SG
ГАБАРИТЫ СЕЙСМОМЕТРА ВС 120-SG
|
