АПР пускатель реверсивный трехфазный
Областью применения реверсивного пускателя АПР являются системы управления,
регулирования, защитной автоматики, в том числе для газовых котельных.
Блок трех фазного реверсивного пускателя предназначен для:
- Обеспечения смены направления вращения асинхронных
трехфазных двигателей, в том числе управления МЭО (механизм
электрический однооборотный), построенных на основе трехфазных
асинхронных двигателей;
- Сопряжения выходов автоматики 220В с трехфазными
асинхронными двигателями;
- Питания одного измерителя-регулятора типа АДР, АДН.
Технические характеристики:
| Параметр |
Значение |
| Напряжение питания, В |
170…270 |
| Число фаз питания |
3 |
| Частота, Гц |
50 (+-1%) |
| Ток потребления, А |
0,02 |
| Нагрузка силовая (220В, 3 фазы): |
| >> Коммутируемое напряжение. Ср.кв.знач, В |
170…270 |
| >> Минимальный коммутируемый ток по каждой
фазе, А |
0,2 |
| >> Максимальный коммутируемый ток по каждой
фазе, А |
2 |
| >> Максимальный импульсный ток(tимп=10мс),
А |
20 |
| >> Ток утечки на выходе, мА |
2.3 |
| Напряжение изоляции между управляющими и
коммутируемыми цепями, VAC |
1500 |
| Управление "ВПЕРЁД", "НАЗАД" при
помощи сигналов 220В: |
| >> Напряжение, подаваемое на клеммы 1,2
разъёма Х2, В |
220 |
| >> Частота напряжения , подаваемая на
клеммы 1,2 разъёма Х2, Гц |
50 |
| >> Ток, потребляемый по цепям клемм 1,2
разъёма Х2, В |
220 |
| Время задержки при переключении направления
вращения, с |
0,5 |
Принцип работы:
АПР поддерживает управление входным напряжением 220В переменного тока до 80мА
частотой 50Гц.
Подключение производят к разъёму Х2. При этом нейтраль (N) подключают к
контакту 3 разъёма Х2. К разъему Х3 нейтраль (N) не подключается.
При появлении сигнала "ВПЕРЁД" и отсутствии сигнала "НАЗАД" происходит
включение трёх симисторов, обеспечивающих прохождение переменного тока трёх фаз
от клемм 1, 2 и 3 разъёма Х3 к клеммам 1, 2 и 3 разъёма Х4 соответственно.
А при появлении сигнала "НАЗАД" и отсутствии сигнала "ВПЕРЁД" происходит
включе-ние трёх симисторов, обеспечивающих прохождение переменного тока трёх фаз
от клемм 1, 2 и 3 разъёма Х3 к клеммам 1, 3 и 2 разъёма Х4 соответственно.
Таким образом, при сигнале "НАЗАД" происходит перекоммутация фаз B и C.
Каждая из фаз включается (и отключается) в момент перехода напряжения через "0
В". Это обеспечивает снижение помех при коммутации нагрузки.
При одновременном поступлении сигналов "ВПЕРЁД" и "НАЗАД" происходит отключение
всех трёх фаз от нагрузки.
При смене направления вращения АПР выдерживает паузу 0,5 секунды для снижения
пус-кового тока. Если же после отключения нагрузки происходит повторное
включение без смены направления вращения, то пауза не выдерживается.

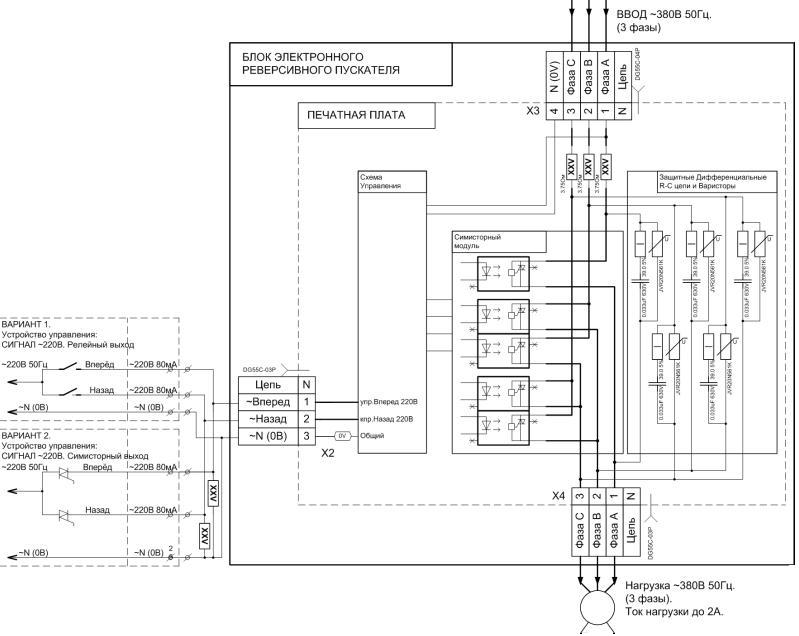

Подключение внешних цепей:
|
