Электропечь шахтная с защитной атмосферой в муфеле типа СШЗМ 1,7.3/10

СШЗМ 1,7.3/10

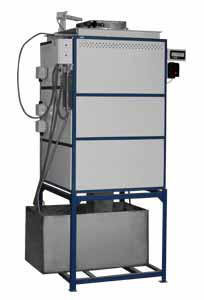

Электропечь шахтная муфельная СШЗМ 1,7.3/10 в комплекте с закалочной ванной предназначена для закалки тонкостенных деталей (сильфоны, мембраны, пружины и т.д.) из различных сплавов с температурой нагрева до 1000°С при нагреве защитной атмосферы.

Электропечи шахтного типа, с вертикальной загрузкой, состоят из одного модуля нагрева. Каркас модуля нагрева сварной, из металлических профилей, изнутри каркас обрамляет металлический кожух из листовой стали. Каркас снаружи закрывается декоративными панелями с вентиляционными отверстиями для естественной конвекции воздуха, охлаждения каркаса и выводов нагревателей. Изнутри кожуха размещается теплоизоляция (футеровка) образующая камеру нагрева. Футеровка выполнена из высокоэффективных теплоизоляциооных материалов с низкой плотностью и теплопроводностью производства фирмы «TERMAL CERAMIK», позволяющей осуществлять быстрые циклы нагрева и охлаждения камеры нагрева. Эффективная, современная теплоизоляция, позволяет снизить потери тепла и сделать электропечи достаточно экономичными.

Нагрев печей производится группой спиральных нагревателей стержневого типа из сплава «Суперфехраль», расположенных вдоль стен камеры нагрева.

В целях создания изотермического участка в средней части печи, камера нагрева разделена на три тепловые зоны с независимым управлением нагрева.

Электропечи оснащены системой автоматического управления температурным режимом по ПИД закону регулирования.

Система автоматического управления позволяет:

- Выводить электропечи на заданную температуру с заранее установленной мощностью и поддерживать ее на этом уровне бесконечно долго;

- Возможность автоматического сброса деталей по истечении времени выдержки;

- Сохранять в энергонезависимой памяти последние заданные значения режимов нагрева;

- Регистрировать температурные режимы в электронном виде(график) на регистраторе типа «Термодат»;

- Контролировать работу отдельных нагревателей или их групп с помощью трехканальных индикаторов тока.

Система управления электропечами предусматривает не только ведение требуемых режимов, но и обеспечивает защиту от аварийных и блокировку от недопустимых ситуаций. Аварийные ситуации сигнализируются на термоконтроллере.

Система автоматического управления электропечью полностью смонтирована в пульте управления установленного рядом и соединенного с печью кабелями.

* - Длина зоны равномерного нагрева
