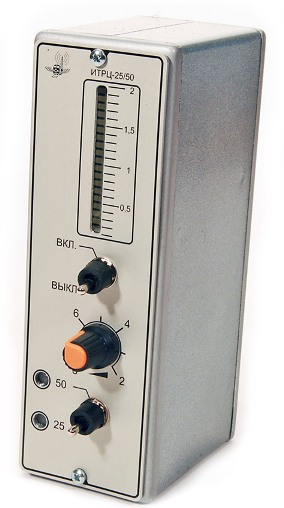

Индикатор
тока рельсовых цепей ИТРЦ-25/50
ИТРЦ-25/50. Назначение
ИТРЦ-25/50 (индикатор
тока рельсовых цепей) предназначен
для индикации частоты сигнального тока в рельсовой линии и относительной оценки
изменения уровня сигнального тока на выбранной частоте(25
или 50 Гц) в рельсовой линии. ИТРЦ-25/50 применяется
для определения причин нарушения нормальной работы рельсовых цепей железных
дорог индуктивным методом.
ИТРЦ-25/50. Основные
параметры индикатора
|
Частота входного сигнала, Гц
|
Затухание, не менее, дБ
|
Диапазоны сигнальных токов в
рельсовой линии, А
|
|
на частоте соседнего канала
|
на частоте гармоник тягового
тока
|
усиление
минимальное
|
усиление
максимальное
|
|
25±0,25
|
31
|
-
|
0,8-4,0
|
0,2-2,0
|
|
50±0,5
|
31
|
-
|
0,8-4,0
|
0,2-2,0
|
Рабочие
условия применения ИТРЦ-25/50:
-температура
окружающего воздуха от минус 30 до 40ºС;
-относительная
влажность до 98% при температуре 25ºС;
Питание ИТРЦ-25/50 осуществляется
от автономного источника постоянного тока.
Напряжение питания 6 - 9 В,
ток потребления не более 20 мА.
Масса ИТРЦ-25/50 не
более 0,7 кг.
Габаритные размеры ИРЦ-ЖАИС: 155 х 52 х 120 мм.
Достоинства
ИТРЦ-25/50(индикатор тока
рельсовых цепей) перед аналогичными приборами других производителей:
- мгновеннгая
индикация частоты сигнального тока;
- высокая
помехозащищенность;
- безынерционность
при индикации (измерении) тока в рельсовой цепи;
- ударопрочный
корпус.

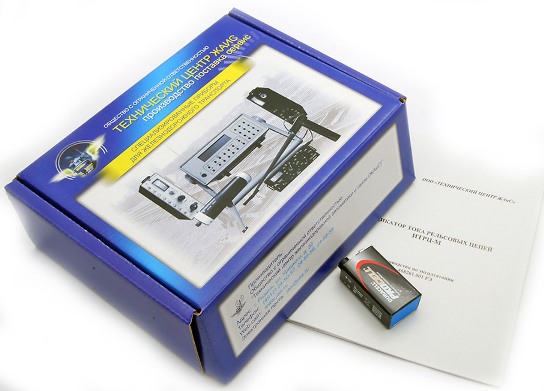

ИТРЦ-25/50. Комплектность
Заменяет снятый с производства индикатор ИРЦ-25/50
|
