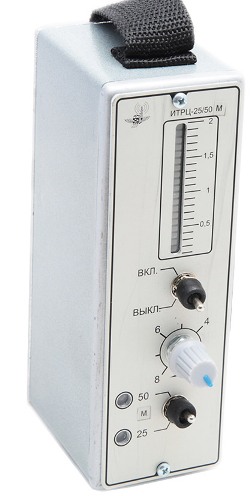

Индикатор
тока рельсовых цепей ИТРЦ-25/50М
ИТРЦ-25/50М. Назначение
ИТРЦ-25/50М(индикатор
тока рельсовых цепей) предназначен
для индикации частоты сигнального тока в рельсовой линии и относительной оценки
изменения уровня сигнального тока на выбранной частоте(25
или 50 Гц) в рельсовой линии индикации
намагниченности (магнитной индукции) рельсовых стыков.
ИТРЦ-25/50М применяется
для определения причин нарушения нормальной работы рельсовых цепей железных
дорог индуктивным методом.
ИТРЦ-25/50М. Основные
параметры индикатора
|
Частота входного сигнала, Гц
|
Затухание, не менее, дБ
|
Диапазоны сигнальных токов в
рельсовой линии, А
|
|
на частоте соседнего канала
|
на частоте гармоник тягового
тока
|
усиление
минимальное
|
усиление
максимальное
|
|
25±0,25
|
31
|
-
|
0,8-4,0
|
0,2-2,0
|
|
50±0,5
|
31
|
-
|
0,8-4,0
|
0,2-2,0
|
- оценка намагниченности в диапазоне: 0...20 мТл
Рабочие
условия примененияИТРЦ-25/50М:
-температура
окружающего воздуха от минус 30 до 40ºС;
-относительная
влажность до 98% при температуре 25ºС;
ПитаниеИТРЦ-25/50М осуществляется
от автономного источника постоянного тока.
Напряжение питания 6 - 9 В,
ток потребления не более 20 мА.
Масса ИТРЦ-25/50М не
более 0,7 кг.
Габаритные
размерыИТРЦ-25/50М:
155 х 52 х 120 мм.
Достоинства
ИТРЦ-25/50М перед аналогичными приборами других производителей:
- мгновеннгая
индикация частоты сигнального тока;
- высокая
помехозащищенность;
- безынерционность
при индикации (измерении) тока в рельсовой цепи;
- ударопрочный
корпус.
Заменяет снятый с
производства индикатор ИРЦ-25/50
|
