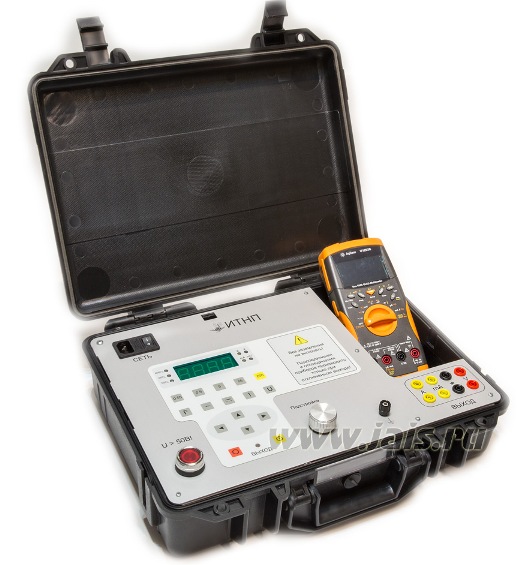

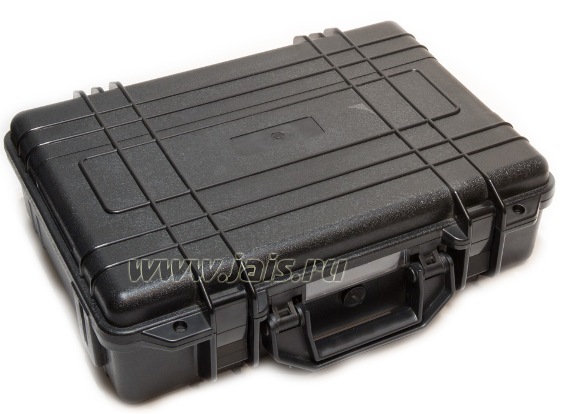

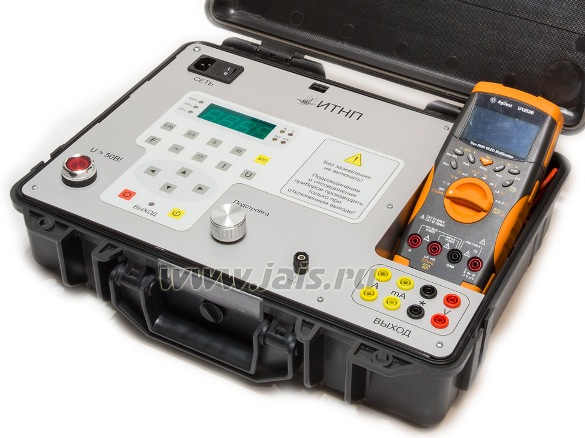

Источник токов и напряжений переносной ИТНП
ИТНП. Назначение
ИТНП(далее
прибор) представляет собой
источник токов и напряжений и предназначен для поверки щитовых амперметров и
вольтметров постоянного и переменною токов непосредственно в месте их установки,
например на постах ЭЦ, ГАЦ, узлах связи, тяговых подстанций и т.д. (поверка
осуществляется с помощью образцового прибора, например,мультиметров APPA,
Keysight Technologies (Agilent Technologies) и
других производителей, удовлетворяющих по базовой погрешности потребителя ).
ИТНП
предназначен для замены изделия ПП-ЖАИС
ИТНП. Технические
характеристики
Прибор
обеспечивает выдачу переменного или постоянного тока в диапазоне от 1 мА до 12 А
при номинальной нагрузке, с разбиением на поддиапазоны 1..50 мА с дискретностью
установки 100 мкА, 50..500 мА с дискретностью установки 1 мА, 0,5..5 А с
дискретностью установки 10 мА, 5..12 А с дискретностью установки 100 мА.
Диапазоны изменения тока на выходах прибора соответствуют значениям, указанных в
таблице 1
Таблица 1
|
Выход
|
Выбранный диапазон
|
Сопротивление нагрузки
|
Umax в
нагрузке
|
|
“ мА”
|
1 – 50 мА
|
0,01 – 10 Ом
|
4 В
|
|
“ мА”
|
50 – 500 мА
|
0,01 – 2
Ом
|
4 В
|
|
“ А”
|
0,5 – 5 A
|
0,01 – 0,5 Ом
|
8 В
|
|
“A”
|
5 – 12A
|
0,01 – 0,5 Ом
|
8 В
|
Прибор обеспечивает выдачу напряжения переменного или
постоянного тока при номинальной нагрузке в диапазоне от 1 мВ до
800 В. с разбиением на поддиапазоны 1..50 мВ с дискретностью
установки 0,1 мВ, 50..500 мВ с дискретностью установки 1 мВ,
0.5..5 В с дискретностью установки 10 мВ, 5..50 В с
дискретностью установки 100 мВ, 50..800 В с дискретностью
установки 1В. Диапазон регулирования напряжения соответствует
значениям, указанным в таблице 2
|
Диапазон изменения выходного
напряжения
|
Минимальное сопротивление
нагрузки
|
|
1 – 50 мВ
|
200 Ом
|
|
50 – 500 мВ
|
500 Ом
|
|
0,5 – 5 В
|
5 кОм
|
|
5 – 50 В
|
50 кОм
|
|
50 – 800 В
|
800 кОм
|
Прибор позволяет плавно подстраивать
установленное значение тока или напряжения в пределах ± 8 единиц младшего
разряда индикатора.
Прибор позволяет выбрать частоту
задаваемого переменного тока или напряжения из ряда значений: 50 Гц, 60 Гц, 400
Гц.
Среднеквадратическое значение
переменной составляющей напряжения и силы постоянного тока на нагрузке при
максимальном установленном значении не превышает 2 %.
Среднеквадратическое значение шума
выходного напряжения в диапазоне до 50 В не более 5 мВ, в диапазоне 50…800 В не
более 50 мВ.
Среднеквадратическое
значение шума выходного тока в диапазоне до 500 мА на выходе “мА” не более 2 мА,
в диапазоне 0,5…12 А на выходе “А” не более 20 мА.
Коэффициент нелинейных искажений
выходного тока или напряжения не превышает 2%.
Прибор обеспечивает заявленные технические характеристики по истечении времени
установления рабочего режима, равного 5 мин.
Прибор обеспечивает стабилизацию установленных выходных токов и напряжений при
изменении сопротивления нагрузки, и способен сохранять свои рабочие параметры
при напряжении питания (220±22) В.
Отображение задаваемого значения тока или напряжения осуществляется на 3-х
разрядном 7-ми сегментном светодиодном индикаторе.
Потребляемая
мощность при полной нагрузке не более 200 Вт.
Габаритные размеры прибора не более 420x340x120мм.
Масса
прибора не более 6,5 кг.
Прибор
сохраняет работоспособность при температуре окружающей среды от+10°C
до +35°C и относительной влажности воздуха не более 80%.
ИТНП. Комплектность
Базовая комплектность:
-прнибор
-шнур питания
-руководство по
эксплуатации
Дополнительная комплектация:
-переносной
мультиметр (образцовый прибор) по желанию Заказчика
|
