Испытательный комплекс ИТРЦ-ИК
ИТРЦ-ик.Назначение,
технические характеристики
Испытательный
комплекс ИТРЦ-ик предназначен для калибровки, настройки и оценки
работоспособности изделий серии ИТРЦ и А9-1.
Состав комплекса:
1. Испытательное устройство ИТРЦ-к
2. Осциллограф типа ОМЦ-22
3. Комплект документации
4. Комплект ЗИП
5. Кейс для переноски.
ИТРЦ-ик. Технические
характеристики.
1.
Испытательное устройство ИТРЦ-к.
Испытательное устройство ИТРЦ-к представляет
собой генератор сигналовтональных
рельсовых цепей, сигнал с которого подаётся на специальный шлейф,
расположенный в верхней части корпуса изделия. Уникальность конструкции шлейфа
заключается в том, что он позволяет при минимальных массогабаритных показателях
достаточно с высокой точностью повторить процессы, протекающие в реальном
рельсе.
Основные
характеристики устройства
Частоты генерируемых сигналов, Гц -
50; 25; 175; 420; 480; 580; 720; 780; 4550; 5000; 5550.
Амплитуды выходного
сигнала, А -
0,1; 0,2; 1; 2.
Тип манипуляции на частотах 50, 25 и 175 Гц -
«КЖ»
Тип манипуляции на частотах 420 - 780 Гц
«8 Гц»
Точность установки частоты и временных интервалов, не хуже
5*10-5
Точность установки амплитуды , не хуже
5*10-2
Питание
9 вольт 2,5А

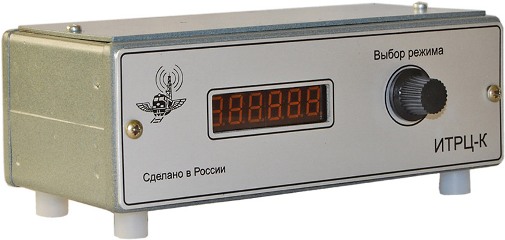

Рис.
1 Внешний вид изделия ИТРЦ-к
Режимы
работы устройства:
Устройство имеет основной режим работы и режим коррекции.
В основном режиме имеется несколько подрежимов:
а) режим
выбора предустановки
б) режим плавного изменения частоты
в) режим ступенчатого изменения амплитуды
Режим коррекции служит для точной подстройки частот, временных интервалов и
амплитуд.
2. Средство метрологического обеспечения.
В качестве средства метрологического обеспечения в данном комплексе используется
универсальный осциллограф-мультиметр ОМЦ-22, внесенный в Реестр средств
измерений. С помощью данного прибора осуществляется контроль за выходными
параметрами испытательного устройства ИТРЦ-к.

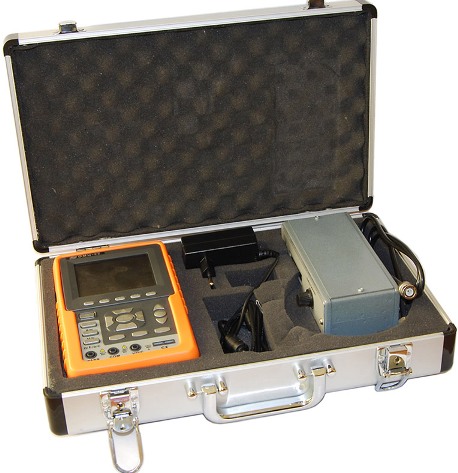

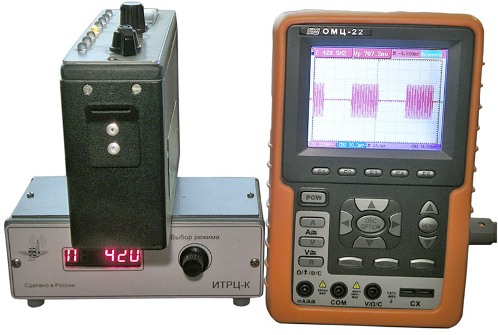

Рис.2
Испытательный комплекс ИТРЦ-ик

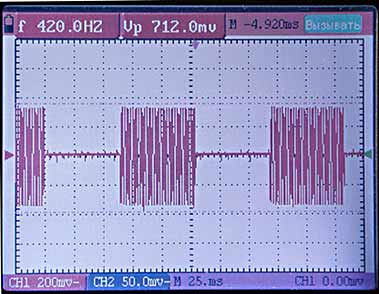

Рис.
3 Осциллограмма выходного напряжения ИТРЦ-к
|
