Автономный источник питания АИП-ЖАИС
АИП-ЖАИС. Назначение
АИП-ЖАИС
(далее устройство) предназначено для автономного питания аппаратуры с
напряжением питания 12 В, и представляет из себя аккумуляторную батарею,
зарядное устройство и систему контроля состояния аккумуляторной батареи
объединённые в одном корпусе.
Устройство
может быть использовано в полевых условиях для:
- автономного
освещения;
- питания
различной бытовой аппаратуры (телевизоры, приёмники и т.п.);
- питания
технологического оборудования (приборы и устройства, имеющие универсальное
питание);
- для
зарядки мобильных средств связи.
Если
ток потребления нагрузки не превышает 300 мА, то АИП-ЖАИС может
использоваться в качестве источника бесперебойного питания.
АИП-ЖАИС. Функциональные
возможности
В устройстве предусмотрены:
- средства
защиты от перегрузок
по току;
- средства
защиты от глубокого
разряда аккумуляторной батареи;
- контроль
процесса заряда батареи, что позволяет увеличить надёжность, безопасность и
долговечность устройства.
Предусмотрено
автоматическое отключение напряжения на выходных клеммах устройства при
отсоединении кабеля питания нагрузки с целью исключения случайного разряда
аккумуляторной батареи в процессе его хранения и транспортировки
АИП-ЖАИС.
Технические характеристики
Номинальное напряжение на
выходе прибора, В- 12
Максимальный ток потребления нагрузки, А- 3,5
Ёмкость аккумуляторной батареи, А/ч - 4,5
Габаритные размеры, мм - 155х53х148
Вес не более, кг- 1,9
АИП-ЖАИС.
Работа устройства

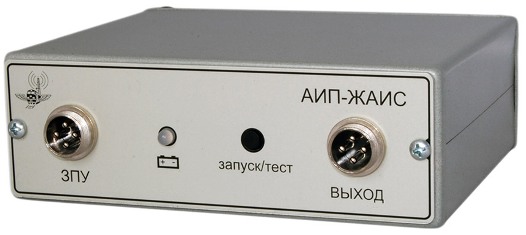

Подсоединение
устройства к нагрузке осуществляется к разъему «ВЫХОД» кабелем
из комплекта устройства, соблюдая полярность.
При
первом включении нагрузки необходимо нажать на кнопку
«СТАРТ/ТЕСТ». При удержании этой кнопки можно визуально
контролировать состояние батареи, которое отображается
светодиодным индикатором в соответствии с таблицей 1.
В
случае перегрузки по току батареи устройство автоматически
отключится от нагрузки.
В
процессе разрядки, когда батарея почти разряжена, начинает
мигать светодиод, и при полном разряде устройство отключит
нагрузку.
При
подключении к разъему «ЗПУ» зарядно-питающего устройства, начинается процесс зарядки аккумуляторной батареи, что сигнализируется
светодиодом в соответствии с таблицей 1.
Полный
цикл зарядки аккумулятора продолжается примерно 15 часов. По
истечению этого времени процесс зарядки автоматически
прекратиться.
При
постоянно подключённом зарядно-питающем устройстве и токе
потребления нагрузки не более 300 мА возможно применение
АИП-ЖАИС в качест- ве источника
бесперебойного питания.При
наличии сетевого напряжения питания, нагрузка питается от сети
посредством зарядно-питающего устройства. В случае исчезновении
сетевого напряжения питания, нагрузка начинает питаться от
батареи АИП-ЖАИС. Таким образом обеспечивается непрерывное
питание нагрузки.

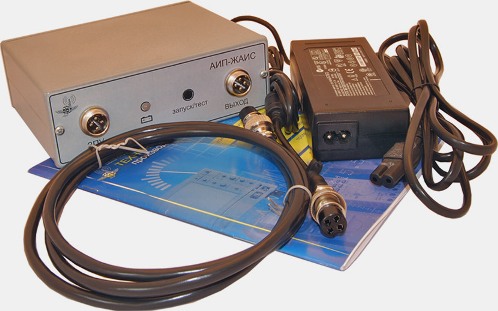

АИП-ЖАИС.
Комплектность
|
