Испытательное устройство ИТРЦ-км

ИТРЦ-км. Назначение

Испытательное устройство ИТРЦ-км предназначено для поверки, настройки и оценки работоспособности изделий типа ИТРЦ-ЖАИС и А9-1.

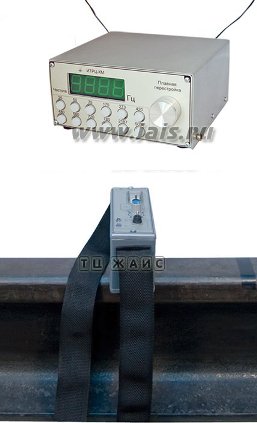

ИТРЦ-км представляет собой мощный генератор сигналов тональных рельсовых цепей (ТРЦ), в качестве нагрузки которого может использоваться часть реального рельса, что позволяет получить параметры электромагнитного поля аналогичные тем, которые существуют в действующей рельсовой цепи.

Контроль выходных параметров ИТРЦ-км осуществляется штатным оборудованием КИПа.

ИТРЦ-км. Технические характеристики

Частоты генерируемых сигналов, Гц - 50; 25; 175; 420; 480; 580; 720; 780; 4550; 5000; 5550.

Амплитуды выходного сигнала, А - 2,5
Тип манипуляции на частотах 50, 25 .75 и 175 Гц -  «КЖ»
Тип манипуляции на частотах 420 - 780 Гц  «8 Гц»
Точность установки частоты и временных интервалов, не хуже  5*10-5
Точность установки амплитуды , не хуже  5*10-2
Питание 220 В переменного тока

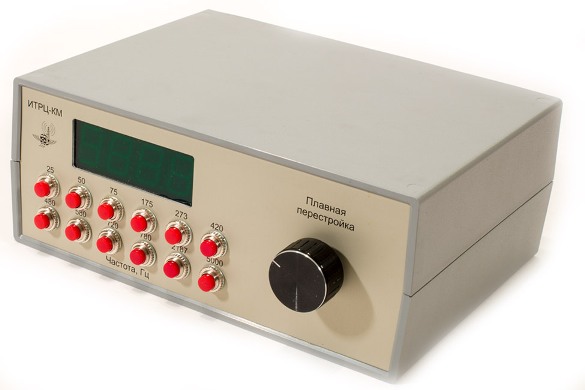

Внешний видустановки

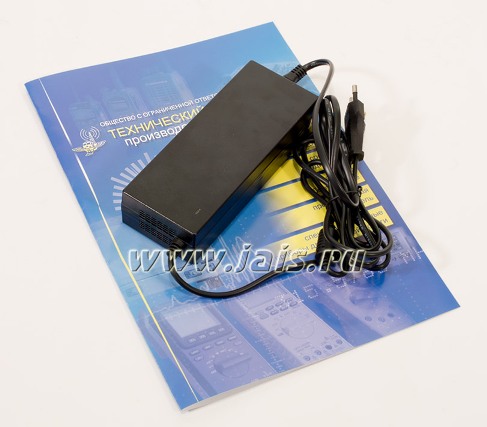

ИТРЦ-км. Комплектность
