Мультиметр В7-63/2
Мультиметры

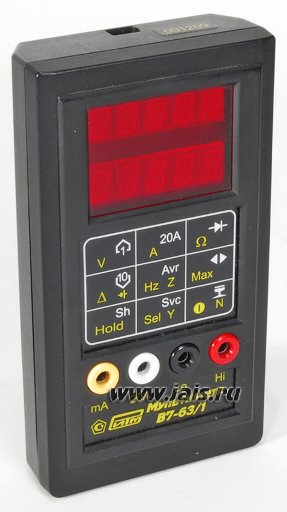

В7-63/1 и В7-63/2 предназначены для замены мультиметра В7-63 и преобразователя
тока А9-1. Отличаются улучшенными параметрами мультиметра (расширяется диапазон
измерений, повышенной точностью, быстродействием меньшими габаритами). Приборы
обеспечивают измерение напряжения и силы постоянного тока, среднеквадратического
значения (СКЗ) напряжения и силы сигналов переменного тока несинусоидальной
формы, среднеквадратического значения суммы постоянной и переменной
составляющей, сопротивления, частоты, «прозвонки» электрической цепи. Прибор

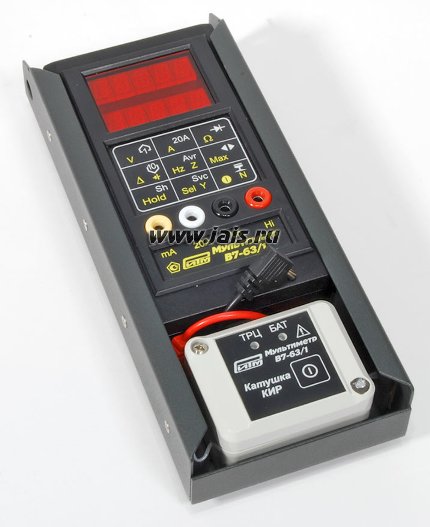

В7-63/1 имеет частотный селектор для измерения уровня тональных сигналов. С
внешним датчиком тока (измерительной рельсовой катушкой) обеспечивает решение
измерительных задач, выполняемых преобразователем А9-1.
Прибор В7-63/1 и В7-63/2 обеспечивает:
• напряжения постоянного тока 0.0001…600 В
• СКЗ переменного напряжения и суммы постоянного и переменного напряжения
0.001…450 В частотой 5 Гц – 100 кГц
• силы постоянного тока (режим DCI) 0.1 мА…20 А
• СКЗ силы переменного тока и суммы силы постоянного и переменного тока 1 мА…20
А частотой 5 Гц –10 кГц
• сопротивления в диапазоне 0.1 Ом…12 Мом
• “прозвонку” (диодный тест) электрической цепи с измерением падения напряжения
от 1 мВ…4 В
• частоты сигналов переменного тока от 5 Гц…100 кГц
• силы постоянного, СКЗ переменного тока и суммы постоянного и переменного токов
в рельсовой цепи или проводе без разрыва цепи в диапазоне от 0.01…420 А с
помощью токовых датчиков (только переменного тока) или токовых клещей с
коэффициентом преобразования 1 мВ/А или 10 мВ/А
• напряжения и силы амплитудно-манипулированных кодовых сигналов типа З, Ж, КЖ
постоянного тока и переменного тока частотой 25, 50, 75 Гц без учета пауз между
импульсами (максимальное значение)
• измерение напряжения и силы переменного тока непрерывных и АМ, ФМ, ЧМ сигналов
рельсовых цепей в селективном режиме в диапазоне частот от 25 до 5555 Гц. В
селективном режиме измерения должны производиться без учета пауз на частотах 25,
50, 75 Гц и с учетом пауз – на остальных.
Обработка измеренных данных В7-63/1 и В7-63/2
• вычисление абсолютного отклонения относительно опорного уровня (компенсация
начального значения);
• усреднение по алгоритму цифрового фильтра низких частот (два средний и
медленный фильтр)
• выделение максимального значения (амплитуды манипулированных сигналов)
• регистрация максимальных, средних и минимальных показаний
• вычисление и индикация текущего уровня заряда аккумулятора (определяется в
зависимости от напряжения и температуры)
В7-63/2. Технические
характеристики
|
Поддиапазон измерения в
значениях отображаемой шкалы
|
Предел допускаемой основной
погрешности воспроизведения ± (
% + м.р.) 1)
|
Дополнительные данные
|
|
DCV
|
±000.0 – 600.0 мВ
±0.601 – 6.000 В
±06.01 – 60.00 В
±060.1 – 600.0 В
|
0.2 + 2
0.2 + 2
0.2 + 2
0.3 + 2
|
Входное сопротивление
1 МОм
|
|
ACV
|
01.00 – 40.00 мВ
040.1 – 400.0 мВ
0.401 – 4.000 В
04.01 – 40.00 В
040.1 – 450.0 В
|
5 – 20 Гц
|
DC, .02 – 10 кГц
|
10 – 30 кГц
|
30 – 50 кГц
|
50 – 100 кГц
|
Входное сопротивление
1 МОм
|
|
1 + 20
1 + 5
1 + 3
1 + 3
1 + 3
|
0.5 + 20
0.5 + 5
0.5 + 2
0.5 + 2
0.5 + 2
|
1 + 20
1 + 5
1 + 2
1 + 2
-
|
2 + 20
2 + 5
2 + 3
2 + 3
-
|
-
4 + 5
4 + 3
4 + 3
-
|
|
DCV
+
ACV
|
010.0 – 400.0 мВ
0.401 – 4.000 В
04.01 – 40.00 В
040.1 – 500.0 В
|
1 + 5
1 + 3
1 + 3
1 + 3
|
0.5 + 5
0.5 + 2
0.5 + 2
0.5 + 2
|
1 + 5
1 + 2
1 + 2
-
|
2 + 5
2 + 3
2 + 3
-
|
4 + 5
4 + 3
4 + 3
-
|
|
DCI
|
±000.0 – 400.0 мВ
±0.401 – 2.200 А
|
0.25 + 2
0.5 + 2
|
Шунт 0.1 Ом
|
|
±02.01 – 22.00 A
|
0.5 + 2
|
Шунт 0.005 Ом
|
|
ACI
|
01.00 – 40.00 мA
040.1 – 400.0 мA
0.401 – 2.200 A
|
DC, 0.005 – 1 кГц
|
1 – 10 кГц
|
Шунт 0.1 Ом
|
|
1 + 3
|
(1 + 0.25•f) + 32)
|
|
00.10 – 22.00 A
|
Шунт 0.005 Ом
|
|
DCI
+
ACI
|
010.0 – 400.0 мA
0.401 – 2.200 A
|
1 + 3
|
(1 + 0.25•f) + 32)
|
Шунт 0.1 Ом
|
|
00.10 – 22.00 A
|
Шунт 0.005 Ом
|
|
R
|
000.0 – 400.0 Ом
0.401 – 4.000 kОм
|
0.5 + 2
0.5 + 2
|
Iизм = 1 мА
|
|
04.01 – 40.00 kОм
400.1 – 600.0 kОм
0.601 – 4.000 MОм
04.01 – 12.00 MОм
|
0.5 + 2
0.5 + 2
(0.5+R[MОм]) + 0**
(0.5+R[MОм]) + 0**
|
Iизм < 25 мкА
|
|
->|-
|
0.000 – 4.000 В
|
0.5 + 2
|
При токе 1 мА
|
|
|
|
В7-63/1, В7-63/2 3)
|
В7-63/1, В7-63/2 + ТК4)
|
В7-63/1 + КИР5) 6)
|
|
|
DCI
|
±00.00 – 62.00 A
|
0.5 + 2
|
3 + 20
|
-
|
-
|
10 мВ/А
|
|
±000.0 – 620.0 A
|
0.5 + 2
|
3 + 20
|
-
|
-
|
1 мВ/А
|
|
|
|
.02 – 10 кГц
|
40 – 400 Гц
|
0.02 – 1 кГц
|
1 – 6 кГц
|
|
|
ACI
|
0.010 – 4.000 A
|
1 + 20
|
-
|
5 + 20
|
10 + 20
|
100 мВ/А
|
|
04.01 – 20.00 A
|
1 + 5
|
-
|
5 + 10
|
10 + 10
|
|
0.010 – 4.000 A
|
1 + 20
|
5 + 20
|
-
|
-
|
10 мВ/А
|
|
04.01 – 42.00 A
|
1 + 5
|
5 + 20
|
-
|
-
|
|
00.10 – 40.00 A
|
1 + 20
|
5 + 20
|
-
|
-
|
1 мВ/А
|
|
40.1 – 420.0 A
|
1 + 5
|
5 + 20
|
-
|
-
|
|
DCI+
ACI
|
00.10 – 42.00 A
|
1 + 5
|
5 + 20
|
-
|
-
|
10 мВ/А
|
|
001.0 – 420.0 A
|
1 + 5
|
5 + 20
|
-
|
-
|
1 мВ/А
|
|
F
|
05.00 – 99.99 Гц
100.0 – 999.9 Гц
1000 – 9999 Гц
10.00 - 99.99 кГц
|
0.05 + 2
0.05 + 1
0.05 + 1
0.05 + 1
|
В режимах ACV и ACI при уровне
более 10 % предела
|
|
Максимум (кодо-импульсных
последовательностей)
|
DC: 1 + 3 AC: 1.5 + 3 AC+Sel: 2
+ 3 (дополнительная погрешность)
|
Напряжения до 100 В и силы тока
до 10 А
|
|
Режимы с селектором 6)
|
4 + 0 (дополнительная
погрешность )
|
|
1) Сумма относительной
погрешности и единиц младшего
разряда отображаемой шкалы. 2)
Значение погрешности зависит от
частоты f, выраженной в
килогерцах. 3) Значение
собственной погрешности прибора
без внешнего датчика тока. 4)
Суммарная погрешность при
измерении с помощью токовых
клещей (ТК). 5) Суммарная
погрешность при измерении с
помощью катушки измерительной
рельсовой (КИР) в селективном
режиме (только на фиксированных
частотах). 6) Применяется только
с прибором В7-63/1
|
Другие технические
характеристики В7-63/ 2
• выбор режимов и сервисных функций с помощью контекстного меню
• высокоэффективный светодиодный индикатор с регулируемой яркостью (от 10 до 100
%)
• выбор схем сохранения энергии (автоматического уменьшения яркости и отключения
при отсутствии управляющих воздействий)
• редактирование списка частот селектора (включить или исключить из меню)
• установка и запоминание при отключении последнего режима работы и всех
настроек пользователя
• ручной и автоматический выбор пределов измерения
• интерфейс с компьютером для управления, считывания данных, калибровки и
поверки
• литиевый аккумулятор и встроенное автоматическое зарядное устройство предельно
упрощает обслуживание прибора (достаточно включить в сеть на любое время, не
меньше чем требуется для последующего использования)
• питание от сети и заряд аккумулятора с помощью сетевого адаптера питания,
который также выполняет функцию интерфейса RS232C для подключения к компьютеру
• время непрерывной работы не менее 8 часов (в режиме индикации с яркостью до 40
%) при использовании аккумулятора емкостью 700 мА-часов
Рабочие условия эксплуатации В7-63/1:
температура окружающего воздуха от минус 30 до 50 оС
относительная влажность до 90 % при до 30 оС
атмосферное давление 400-800 мм рт.ст.
Масса прибора не превышает 0.4 кг
Габаритные размеры прибора - 152 х 83 х 33 мм
Наработка на отказ не менее 15000

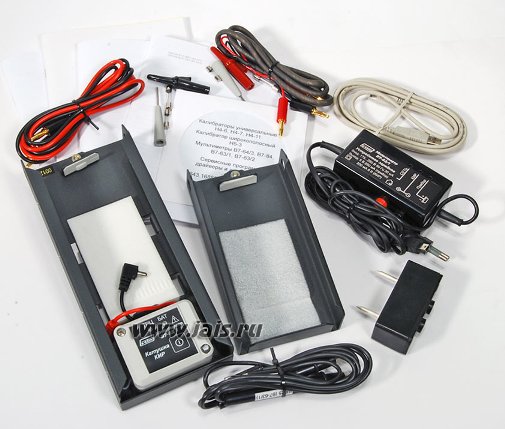

В7-63/2. Комплектность
|
